ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

Стандартная комплектация для всего оборудования

— Полностью гидравлическое управление для плавного изменения скорости. Это помогает устранить галопирование каната и проводника.

— Отрицательный тормоз, который сохраняет натяжение на линии, если машина выключена.

Гидравлические лебедки

— Встроенный динамометр, регулирующий натяжение линии

— Низкий уровень шума

— Возможность использования беспроводного дистанционного управления

Натяжители

— Низкое трение покрытых нейлоном колес сводит к минимуму крутильные перегрузки, обеспечивая плавное натяжение струны и сохранению целостности проводника.

— Настройки высокого и низкого натяжения для большего контроля

— Низкое натяжение предназначено для установки OPGW и оптического кабеля

— Высокое натяжение предназначено для монтажа проводников

— Встроенный динамометр, регулирующий натяжение линии

— Управление без помощи рук

— После установки натяжения оператору не нужно прикасаться к машине до завершения натяжения

Натяжные лебедки

— Низкое трение нейлоновых колес сводит к минимуму крутильные перегрузки, обеспечивая плавность натяжения струны и сохранению целостности проводника.

— Настройки высокого и низкого натяжения для большего контроля

— Низкое натяжение предназначено для монтажа OPGW и оптического кабеля

— Высокое натяжение предназначено для монтажа проводников

— Возможность натягивать и тянуть с одинаковой скоростью и силой

— Встроенный динамометр, управляющий натяжением линии

— Управление без помощи рук

— После установки натяжения оператору не нужно прикасаться к машине до завершения натяжения.

Самое современное натяжное оборудование, доступное на рынке

Линия натяжного оборудования представляет собой новейшую и самую безопасную технологию в отрасли передачи и распределения. Съемники, натяжители и натяжители компании позволяют коммунальным предприятиям и подрядчикам коммунальных услуг повысить производительность и эффективность, одновременно ограничивая время простоя и повышая безопасность на рабочей площадке. Линия натягивания струн была разработана как самое современное оборудование в отрасли, заменившее конструкции оборудования, выпущенные 20–35 лет назад.

Снижение количества квалифицированных, опытных линейных специалистов и диспетчеров представляет собой проблему для отрасли передачи и распределения электроэнергии. Поскольку в ближайшие 10 лет стареющая рабочая сила увеличится с 46-55 лет до 56-65 лет, найти квалифицированных и опытных работников станет трудной задачей. В результате мы будем больше полагаться на качественное оборудование,компания может в этом помочь. Самое надежное оборудование на рынке: более 20 000 машин в эксплуатации по всему миру.

Зачем использовать натяжное оборудование?

Безопасность

Электронное управление исключает «скакание» и обеспечивает плавную установку на любых скоростях. Это обеспечивает максимальную безопасность, особенно при тяге за линии под напряжением.

Двухскоростной режим большинства машин обеспечивает безопасность кабеля, обеспечивая различные скорости установки и низкие и высокие усилия, а также точный мониторинг, составление диаграмм и контроль установки.

Специально разработанные нейлоновые секторные канавки в форме бычьего колеса позволяют проводнику вращаться и предотвращают «птичью клетку» проводника.

Устройство ограничения тягового усилия предотвращает падение тросов, что является дорогостоящим и может привести к телесным повреждениям и материальному ущербу.

Беспроводные или проводные пульты дистанционного управления (опции) позволяют снизить вероятность поражения электрическим током в режиме «индуцированный ток или линия под напряжением» в случае случайного удара.

Ограничение шумоизоляции моторного отсека

уровни шума.

Устраняет предположения о провисании проводника. Проводник может провисать дочные требования к натяжению. Автоматическая намотка намотки избавляет персонал от необходимости вручную восстанавливать проволоку.

Надежность

Более 20 000 машин в эксплуатации по всему миру.

Полное инженерно-техническое обеспечение.

Производительность

Блоки имеют сменные сектора.

Электронное управление позволяет одному оператору управлять несколькими частями оборудования и одновременно подключать несколько фаз, что ограничивает количество людей, необходимых в команде.

Прицепы не требуют специальных разрешений для перевозки широких или тяжелых грузов.

Возможность использовать встроенный динамометр оборудования для провисания без необходимости использования лебедки или подъемника для провисания.

Нейлоновые бычьи колеса служат дольше, чем обычные неопреновые бычьи колеса.

Бычьи колеса заменяются в полевых условиях, что сокращает время простоя и повышает производительность.

Небольшая занимаемая площадь позволяет размещать оборудование в труднодоступных местах или на подстанциях.

Удобный для пользователя цифровой HMI с 7-дюймовым экраном позволяет быстро ориентироваться и повышать квалификацию нового оператора.

Когда будет достигнуто максимальное натяжение, установленное оператором, оборудование автоматически остановится. Оператору не нужно прикасаться к элементам управления.

Встроенный динамометр

Переменный джойстик

Контроль скорости и направления

Электронный измеритель скорости тяги

Электронный дальномер, встроенные элементы управления для гидравлических стоек для катушек

Гидравлические механизмы — аппараты и инструменты, использующие в своей работе кинетическую или потенциальную энергию жидкости. К гидравлическим механизмам относят гидравлические машины.

В таких механизмах сила высокого давления гидравлической жидкости преобразуется механизмами различных гидравлических моторов и цилиндров. Потоком жидкости можно управлять напрямую или автоматически — посредством управляющих клапанов. Распределение потока происходит по специальным гидравлическим шлангам и трубкам.

Гидравлические механизмы имеют большую популярность в машиностроении благодаря тому, что возможно передавать огромную энергию через тонкие трубки и гибкие шланги.

Фундаментальной основой гидравлических систем является способность приумножать усилие или крутящий момент простым способом, без применения системы шестерён и рычагов. Это достигается изменением эффективной рабочей поверхности соединённых цилиндров или перемещением энергии от насоса к мотору.

Для того, чтобы гидравлическая жидкость могла совершить работу, поток жидкости должен поступить в силовой привод или мотор, а затем вернуться в ёмкость. Далее жидкость фильтруется и снова подаётся в насос (разомкнутая схема гидропривода). Путь прохождения жидкости называется гидравлической схемой, которые бывают нескольких типов.

В схемах с открытым центром используется насос, являющийся источником постоянного потока. Жидкость возвращается в ёмкость через управляющий клапан, под которым понимают гидрораспределитель с открытым центром, то есть когда клапан расположен в центральном положении, он открывает обратный путь для жидкости в ёмкость и высокого давления не создаётся. Когда же клапан приведён в действие, поток направляется или в силовой агрегат или в ёмкость. Давление жидкости будет расти, пока не получит сопротивление, далее насос будет иметь постоянный выход. Если давление жидкости станет слишком большим, жидкость начнёт возвращаться в ёмкость через предохранительный клапан (Pressure relief valve (англ.)). Различные управляющие клапаны могут соединяться последовательно. В схемах такого типа могут использоваться недорогие заменяемые насосы.

В схемах с закрытым центром полное давление доставляется на управляющие клапаны, вне зависимости от того, приведён клапан в действие или нет. Насосы изменяют свои выходные потоки, нагнетая очень слабый поток жидкости до тех пор, пока оператор не приведёт в действие клапан. Различные управляющие клапаны могут соединяться параллельно между собой, давление на каждом одинаково.

Гидравлические насосы — гидромашины, которые преобразуют механическую энергию двигателя в энергию перемещаемой жидкости, повышая её давление. Разность давлений жидкости в насосе и трубопроводе обусловливает её перемещение. Гидравлические насосы поднимают жидкость на определённую высоту, подают её на необходимое расстояние в горизонтальной плоскости или заставляют циркулировать в какой-либо замкнутой системе.

Гидравлические насосы применяют в гидропередачах, назначением которых является передача механической энергии от двигателя к исполнительному рабочему органу, а также преобразование вида и скорости движения последнего посредством жидкости.

Каталог:

Гидравлические кабельные лебедки:

Современные машины для протяжки кабеля позволяют производить монтаж без повреждения кабеля, по всем требованиям заказчика, максимально эффективно по времени и экономически выгодно. Нами разработана серия машин для прокладки любого кабеля, даже тяжелые кабели длиной в 1000 метров могут быть проложены с малыми трудовыми затратами, максимально быстро и эффективно. В прошлом остался сложный и медлительный процесс протяжки, повреждающий кабель при определенных изгибах и приложенных нагрузках. Сегодня — при наличии машин — быстрая и легкая протяжка, с применением толкающих технологий, вспомогательных устройств и лебедок. Малые финансовые инвестиции и высокий результат. Обратитесь к нам с вашей задачей, и наши технические специалисты подберут для вас лучшее решение, рассмотрят каждый заказ индивидуально, либо предложат вариант исполнения лебедки с другими характеристиками. Траншейные лебедки для подземной прокладки и протяжки кабеля

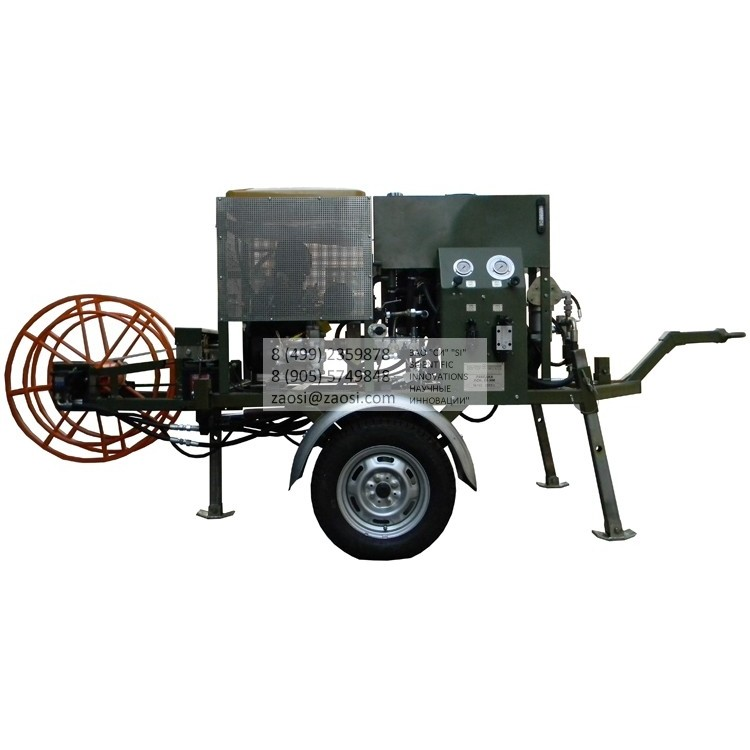

Гидравлическая кабельная лебедка 50 кН

Артикул: ГидравлическаяЛебедка50кН

Обеспечивает 1 240 фунтов силы
(50 кН) тягового усилия и
предназначен для натягивания
одного каната диаметром до 1/2 дюйма (13 мм)
в диаметре. Канавки колес
изготовлены из термообработанной стали. Имеется нанель управления.
Радиопульт дистанционного управления.Полностью закрытая крышка с возможностью блокировки.

Новый цифровой программируемый терминал:

Цветной 7-дюймовый дисплей.
Радиопульт дистанционного управления.
Дистанционная диагностика с GPS
Регистратор данных.
Запираемые шумопоглощающие
встроенные крышки.
Отрицательный самодействующий гидравлический тормоз.
Жесткая ось 18,6 миль/ч (30 км/ч).
Точка подключения заземления.
Механические задние стабилизаторы.
Бортовой намоточный станок с автоматической
автоматической намоткой, 2 625 футов (800 м) 1/2 дюйма
(13 мм) стального каната с защитой от скручивания.
Электронный контроль ограничения величины натяжения.

Максимальная сила тяжения: 50 кН (5 тонн)Максимальная скорость: 0-12 м/минДвигатель: бензиновый (Япония)Главная система привода — кабестанГидравлический барабанный привод, постоянное контролируемое и регулируемое тяговое усилие, отсутствие цепейГабариты: 3100х1750х1700 ммВес: 1600 кгОдноосное жесткое шасси и рама, легко маневрироватьПолностью автоматическая система укладки и хранения троса большой емкости до 1000 метровСтальной оцинкованный тяговый лидер-трос диаметром 11.5 мм (единой длины) и длиной до 1000 м по согласованию с заказчикомОпрессованная петля на конце тягового стального троса — естьЭлектронная система регистрации параметров кабельной лебедки со внутренней памятью и выводом на ПК или ноутбук и возможностью распечатки тяговых усилий, даты, времениОкраска оранжевого цветаЭлементы для закрепления лебедки — с двух сторонПогрузка: тип — верхнийСпециальное условие климатического исполнения с защитой от атмосферных осадков, грязезащищенность лебедки, всех ее элементов управления и исполнительных устройствВертлюг, компенсатор вращения ВСИ — опциональноПростота работы для оператора, визуальное отображение текущего тягового усилия на панели приборов (аналогово), а также отображение усилия тяжения на регистраторе (в цифровом виде), возможность предустановки максимального тягового усилия, после чего лебедка сама его контролирует и не превышаетЗащитный чехол — в комплектеУсовершенствованная система охлаждения гидравлического масла с радиатором и вентилятором, баком позволяет работать даже в жаркий периодВсесезонное гидравлическое масло позволяет работать при низких температурахПодогрев для использования лебедки при очень низких температурах — опциональноВозможность отправки лебедки в любой регион РФ, страны СНГ (Украина, Казахстан, Беларусь), а также за рубежГарантия 1 год + послегарантийное и сервисное обслуживание. Наши кабельные лебедки эксплуатируются с 1999 года на территориях МПС (Министерства Путей Сообщения) до сих пор и не требуют какого-либо ремонта или технического обслуживания.Кабельная кабестановая бензиновая лебедка с усилием 5 тонн для прокладки кабеля поставляется с инструкцией по эксплуатации и техническому обслуживанию, паспортом изделия.Каждая лебедка имеет фирменную табличку, на которой содержатся — серийный номер, наименование, год выпуска, проч.Наша лебедка является отличным активом для любого бизнеса. Для работы с лебедкой нужен всего один оператор. Лебедка оснащена системой размотки троса с автоматическим приводом и укладкой. А индикация усилия на манометре со стрелочным индикатором отображает его реальное значение.Дополнительные опции и комплектующие — по согласованию.Мобильные и передвижные кабельные лебедки имеют большой срок службы, легко обслуживаются.

Гидравлическая кабельная лебедка 100 кН

Артикул: ГидравлическаяЛебедка100кН

Обеспечивает 22 500 фунтов силы (100 кН) тягового усилия и предназначен для натягивания одного каната диаметром до 5/8 дюйма (16 мм) в диаметре. Канавки колес изготовлены из термообработанной стали.

Дистанционное радиоуправление для управления машиной
операции. В комплекте:

Установка значения тяги
Установка величины намотки
Управление направлением и скоростью
колеса
Дисплей для проверки
параметры натяжения струны
Кнопка остановки работы
Отрицательный самодействующий гидравлический тормоз
Контрольные приборы для гидравлической системы
и дизельного двигателя
Электронный контроль ограничения величины натяжения

Это наша 10-тонная машина. Все операции может выполнять один оператор. Усилие протяжки лебедки (текущее усилие тяжения) выводится на индикаторе-показателе. Как на манометре, так и на электронном табло.

Модель позволяет проводить работы во всех диапазонах усилий тяжения, будь то 3-5-7-10 тонн, что говорит о ее большей универсальности и широкого спектра усилий тяжения.

Передвижные кабельные кабестановые лебедки для протяжки кабеля предназначены для прокладки кабеля (силового, медного, кабеля связи, из сшитого полиэтилена) и трубопровода в открытой траншее и кабельной канализации.

Лебедки для прокладки кабеля с двухколесным кабестаном специально спроектированы для протяжки широкого спектра кабелей. Машины соответствуют всем техническим требованиям по кабельной протяжке под землей. Кабестан лебедки имеет колеса с канавками, которые передают тяговое усилие на трос, тянут его.

Накопительный приемный барабан не является тянущим, что дает следующие преимущества: скорость протяжки не зависит от количества кабеля и троса, находящегося на барабане, канавки соответствуют диаметру троса, что не портит его и не влияет на его срок службы.

Барабаны кабестана прошли термическую обработку, не изнашиваются в процессе работы.

U-образная форма канавок кабестана лебедки гарантирует постоянную скорость прокладки кабеля и снижает износ лидер-троса.

Трос на приемном барабане хранится без напряжения. Автоматический тросоукладчик свободным образом укладывает трос. Хранение и крепление троса на приемном барабане просто и надежно. Усилие и скорость на кабестане постоянное. Если на тросе отсутствует усилие, лебедка автоматически прекращает тяжение, что облегчает управление лебедкой. Машина автоматически поддерживает максимально заданное усилие и при достижении его, превышения его не будет. Простое управление. Точная и бережная протяжка кабеля. При производстве лебедок для прокладки кабеля — мы применяем только самые современные технологии! Высокое качество наших лебедок является их отличительной чертой. Лебедки легко управляются.

Основные параметры — это максимальное усилие протяжки, скорость тяжения при максимальной тяге и максимальная скорость тяжения.

Стандартная длина троса для протяжки кабеля 1000 или 500 метров.

Полностью автономная.

Малый вес и компактность позволяют производить работы на ограниченном пространстве.

Процесс протяжки протекает устойчиво благодаря фиксированному входу троса.

Специальные ролики предотвращают износ троса при протяжке кабеля.

На лебедке устанавливается максимальное усилие тяжения, что предотвращает превышение усилия и повреждение кабеля.

Автоматическое регулирование постоянного тягового усилия.

Вы устанавливаете усилие, дальше машина все делает сама.

Лебедка гидравлическая для прокладки и протяжки кабеля в траншее.

Гидравлическая кабельная лебедка 180 кН

Артикул: ГидравлическаяЛебедка180

Модель обеспечивает 40 500 фунтов силы.
(180 кН) тягового усилия
соответственно и предназначен
для натягивания одного каната диаметром до
13⁄32 дюйма (28 мм) в диаметре.

Гидравлическая лебедка 280 кН

Артикул: ГидравлическаяЛебедка280кН

Обеспечивает 63 000 фунтов силы.
(280 кН) тягового усилия
соответственно и предназначен
для натягивания одного каната диаметром до
115⁄32 дюйма (38 мм) в диаметре.

Электрические кабельные лебедки. Представляем серию электрических кабельных кабестановых лебедок для прокладки и протяжки кабеля с электроприводом различного тягового усилия, исполнения и назначения. Под заказ мы изготовим под Вас индивидуальный комплект, либо предложим серийное решение. Кабельные электрические лебедки отличаются усилием тяжения кабеля (500 кг, 1 тонна, 2 тонны, 3 тонны, 5 тонн или более), наличием приемной катушки для лидер-троса с приводом, либо без, емкостью катушки, наличием автоматического укладчика лидер-троса, а также рядом свойств.

Электрическая лебедка для прокладки кабеля с тяговых усилием до 50 кН

Артикул: ЭлектрическаяЛебедка50кН(5000 кг)

Обеспечивает 11 240 фунтов силы
(50 кН) тягового усилия и
предназначен для натягивания
одного каната диаметром до 1/2 дюйма (13 мм)
в диаметре. Канавки колес
изготовлены из термообработанной стали. Имеются панель управления, радиопульт дистанционного управления, полностью закрытая крышка с замком.

Электрическая кабельная лебедка — это удобная в использовании, безопасная и практичная лебедка для прокладки кабелей связи в вертикальных и горизонтальных каналах. Позволяет производить прокладку кабеля практически любой длины с применением синтетического лидер-троса с малым значением коэффициента удлинения. На лебедке имеются два кабестана различного диаметра для регулировки скорости и силы тяжения.

Оборудование дает возможность значительно снизить время при монтаже кабелей в промышленных и жилых помещениях, городской подземной кабельной канализации, коллекторах и туннелях. Электрическая кабельная лебедка имеет малые габариты и вес, обладает высокой мобильностью, что позволяет использовать ее даже в ограниченном рабочем пространстве. Лебедка может быть смонтирована прямо на кабельных лотках, к которым крепится при помощи специальных ремней.

Усилие тяжения электрической кабельной лебедки зависит от скорости протяжки кабеля, и, чем больше усилие тяжения, тем меньше скорость затягивания кабеля. Конструкция лебедки спроектирована таким образом, что оператор может работать на лебедке и в горизонтальном, и в вертикальном положении.

Для работы с лебедкой достаточно одного обученного человека (это позволяет снизить затраты на персонал).

Технические данные электрической кабельной лебедки:

Напряжение питания, В 220

Потребляемая мощность, кВт

Усилие втягивания 1,5/50,0 кН (1500,00 – 5000,00 кг)

Скорость втягивания, м/мин 8,0/4,0

Вес, кг 150,00

Габаритные размеры, мм 908 х 676 х 700

Дополнительные аксессуары для лебедки

Синтетический лидер-трос компании диаметром 16 мм, длина до 1000 метров
Устройство транспортировки
Ремни для крепления
Дополнительные рамы для монтажа
А также: кабельные ролики, чулки монтажные кабельные, кабельные домкраты

На лебедку может быть установлен счетчик (система)

Регистрационная система кабельных устройств приспособлена для применения вместе с устройствами кабельного типа (лебедками), которые оснащены гибким элементом в виде полимерного троса диаметром не более 22 мм.
Регистрационная система обладает преимущественными свойствами:
— посредством данной системы можно контролировать и регулировать дистанцию, обратный отсчет, скорость текущую, среднюю и время прохождения до конечной точки троса в процессе монтажных работ
— управлять регистрационной системой можно в руках и подключаться с ноутбуком
— единицей измерения для устройства регистрационной системы служат метры
— измеряющие результаты регистрационной системы составляются по форме отчетов, которые удобно читаются (до 60 часов хранения данных)
— программное обеспечение регистрационной системы доступно на простом ПК
— регистрационная система может работать с лебедкой кабельного типа, оснащенной гибким элементом диаметром не более 22 мм
— регистрационная система имеет внутреннюю память
— погрешность такой системы низкая

Электрические кабельные лебедки с силой тяжения от 500 кг
Электрические устройства кабельного типа серийного производства — это инструмент, который легко и безопасно использовать для протягивания троса, кабеля, провода, узк или гибкого элемента в каналах вертикального и горизонтального направления.
При помощи электрических кабельных механизмов можно существенно сократить время при осуществлении монтажных работ по протягиванию кабелей в помещениях жилого и строительного типа, в кабельных канализационных установках городского подземного вида, а также в коллекторных и туннельных системах.

Кабельные лебедки с электроприводом оснащены съемными боковыми панелями, что позволяет применять данные устройства даже в пространствах ограниченного размера. Устройства устанавливаются на кабельные лотки и закрепляются к ним посредством специальных ремней.

Тяга, подающаяся электрическим механизмом кабельного типа, варьируется в диапазоне от двух с половиной до двадцати кН, и напрямую зависит от скорости выбирания гибкого элемента и комплектации лебедки. Благодаря некоторым конструктивным особенностям лебедки, ее можно использовать как в вертикальном положении, так и в горизонтальном только для прокладки кабеля, не для людей.
Для того чтобы процесс управления такой лебедкой мог осуществляться одним человеком, механизм дополнительно оснащают опцией простого управления с пульта, а чтобы лебедку было удобно транспортировать, механизм оснащают устройством для транспортировки.
Необходимая длина полиэстерового троса-лидера гибкого элемента определяется длиной кабельного канала и может составлять от нескольких сот метров до 1 км.

Натяжные гидравлические лебедки

В разделе представлены: Лебедки, Натяжные машины для монтажа, строительства и обслуживания волоконно-оптических линий связи (ВОЛС)-оптоволоконных кабелей ВОК-Волоконно-оптических линий (ОКГТ)-линий электропередач ЛЭП-ВЛ-Монтажа воздушных линий высокого и сверхвысокого напряжения-Монтажа линий среднего напряжения, принадлежности производства нашей компании Лебедки для натягивания троса, провода и воздушного кабеля нижнего, среднего и высокого класса напряжений. Строительство подвесного кабеля по линии ЛЭП 110кВ-220кВ. Решения строительства оптических сетей для железных дорог Ж/Д. Легкие и тяжелые решения. Тормозная и натяжная машина с гидротрансмиссией автоматически поддерживает заданное усилие тяжения (постоянный контроль силы тяги). Усилие протяжки кабеля задается техническими условиями производителя кабеля. Производим широкий спектр серийных и специально-спроектированных лебедок и натяжных машин для протяжки различных типов кабелей и проводов (различные усилия-скорости-производительности-мощности тяжения). Целый спектр моделей, опций и спецификаций. Подберем для Вас лебедку для Ваших конкретных требований. Раскатка оптического кабеля в грозозащитном тросе (ОКГТ) и оптического самонесущего диэлектрического кабеля (ОКСН) Обычно монтаж оптоволоконных кабельных линий, в которых используются кабеля ОКГТ или ОКСН осуществляют на существующих линиях электропередач. При этом обязательным условием является отключение воздушной линии. Если кабель крепится к отдельной траверсе, которая расположена в нижней части стойки опоры, то электроэнергию возможно не отключать. Все меры безопасности должны быть отражены в проекте проведения работ (ППР). Установка муфт для оптических кабелей обоих типов и их крепления к опорам воздушных линий электропередач может осуществляться как с отключением электроэнергии, так и без такового. Раскатка оптоволоконного кабеля проводится под тяжением с применением специального раскаточного оборудования, в состав которого входят: тяговая и тормозная машина, раскаточные ролики и дополнительные механизмы или при использовании ручных лебедок, трапов, поддерживающих крюков и так далее. Во время проведения раскаточных работ между персоналом, который проводит наблюдение за правильностью укладки кабеля и операторами раскаточных машин должна быть обеспечена надежная радиосвязь. Если связь прерывается, то все работы по прокладке должны быть немедленно прекращены. Раскатка оптических кабелей марок ОКГТ и ОКСН по поверхности земли категорически запрещена. В исключительных случаях, когда монтаж оптоволоконных линий проводится вручную, допускается касание грунта только небольших концевых отрезков кабеля. При этом он обязательно укладывается на дощатый поддон или соломенную подушку. Раскаточные машины устанавливаются у граничных опор; при этом минимальное расстояние от опоры должно превышать тройную высоту от места подвеса кабеля до поверхности земли. При установке раскаточной машины необходимо обеспечить отсутствие трения кабеля о щеки кабельного барабана, а также исключить его касание о посторонние предметы или элементы конструкции машины. Само раскаточное оборудование должно выть надежно закреплены на поверхности земли и заякорены. Корпус машин обязательно подлежит заземлению. Гидравлические натяжные машины нашей серии были специально спроектированы для проведения работ по натяжению лидер-троса при монтаже проводов на воздушных линиях электропередач. В качестве силовых агрегатов на гидравлические натяжные машины мы устанавливаем мощные двигатели внутреннего сгорания. Также вы можете ознакомиться со всеми опциями и модификациями гидравлических натяжных машин. Монтаж волоконно-оптического кабеля на ВЛ с применением натяжных машин и лебедок серии нашей компании. Все действия по осуществлению монтажа ОК необходимо производить согласно ППР, который разработан для необходимой ВОЛС-ВЛ, основываясь на итогах обследования ВЛ, учитывая реальные условия монтажных работ. Категорически запрещено проведение работ без ПОС и ППР. Отход от закрепленных в них решений необходимо оформить согласованием и утверждением в предприятиях, осуществивших их разработку и утверждение. Рабочее место, состав звена (бригады) и технико-экономические данные необходимо организовывать на основании технологических карт для монтажа ОК, руководствуясь реальными условиями.. Ориентировочный состав бригады, осуществляющей монтаж ОКГТ и ОКСН, приводится в приложении, а бригады монтирующей ОКНН в приложении. При осуществлении монтажных работ ОК обязательно использование регламентирующей документации по использованию конкретных образцов механизмов, машин и приспособлений для монтажа. Ориентировочный список механизмов, машин, приборов и приспособлений, которые могут использоваться при монтаже ВОЛС-ВЛ, указан в приложении, все модели гидравлических натяжных машин смотрите в разделе лебедки, натяжные машины. При проведении монтажных работ с ОК обязательно учитываются особенности оптических кабелей, такие как чувствительность к изгибанию и сдавливающим нагрузкам. При проведении монтажа обязательно соблюдение допустимых значений монтажных усилий и радиусов изгибания, определяемых регламентирующей документацией для соответствующего типа ОК. Для осуществления монтажа ОК необходимо привлечение специализированных организаций, прошедших лицензирование на осуществление этого вида работ, имеющими в штате рабочих с необходимой квалификацией и снабженных необходимыми механизмами, оборудованием и приборами для осуществления работы. При проведении монтажа ОК необходимо выполнение требований техники безопасности, регламентированных общестроительными правилами и документами, относящимся к объектам электрических сетей. Специализированные требования, определяемые спецификой ОК, перечислены в главе пунктов соответствующих «Правилах строительства». Стрела провисания кабеля, висящего на ВЛ, не может отличаться от значения стрелы провеса, определяемого проектной документацией, на значение превышающее 5 процентов (учитывая температуру воздуха при проведении замера). Расстояние между виброгасителем и поддерживающим зажимом или натяжным зажимом не может различаться со значением предусмотренным проектом более чем на 10 мм. Значения температуры окружающей среды, при котором возможно проведение монтажа ОК, указывается в технической документации и определяется в зависимости от типа кабеля. Запрещается выполнение работ в условиях гололеда, дожде, снеге, грозе и при скорости ветра свыше 10 м/с. Подготовительные мероприятия к монтажу. Монтажные работы с ОК необходимо проводить, основываясь на требованиях инструкций и руководств по использованию кабеля, механизмов, машин и приспособлений. Проведение монтажа ВОЛС используя действующую ВЛ подлежит согласованию с организацией, использующей данную ВЛ и организациями владеющими пересекаемыми ВЛ. Необходимо оформление наряда-допуска. Возможность монтажа ОК используя действующую ВЛ определяется проведением обследования данной ВЛ с установлением технического состояния ее элементов. При обследовании повышенное внимание уделяется: — для монтажа ОКГТ и ОКНН – грозозащитному тросу, узлам крепления и соединений; — для монтажа ОКСН – будущим местам крепления на траверсах и деталями опор. Перед началом монтажа ОКНН на опоры, несущие несколько грозотросов, должен быть произведен временный перенос креплений тросов, могущих помешать движению устройства для навивки. Дефекты, обнаруженные во время обследования, и поврежденные детали ВЛ необходимо устранить перед осуществлением монтажа ОК. В месячный срок перед монтажными работами необходимо предоставить производителю работ следующие проекты: — линейной части подвесок ОК на ВЛ; — организации работ; — производства работ. Используя техническую документацию на ВЛ (паспорт, эксплуатационную схему, профиль) и результаты обследования устанавливаются опоры, на которые будут устанавливаться муфты, вычисляются необходимые длины кабелей. Расчет строительной длины на барабане производится, основываясь на межопорном расстоянии и стреле провеса, учитывая технологический запас для монтажа соединительных муфт. Каждый барабан с ОК номеруется в соответствии с номером соответствующего участка строительства. На барабан крепится бирка, на которой указывается тип и длина кабеля и его номер. Перед началом выполнения монтажных работ на переходах через линии связи, дороги и реки необходимо составление протоколов взаимных согласований между исполнителем работ и собственниками пересекаемых объектов. В протоколах указывается: — дата и время проведения монтажных работ; — дата и время выключения контактной сети ЖД, ВЛ; — продолжительность монтажных работ; — фамилии ответственных лиц при проведении монтажа (от исполнителя) и наблюдающих (от эксплуатирующих организаций); — организационно подготовительные мероприятия для безопасного проведения работ. На переходах обязательно установление или подвеска специальных защитных приспособлений, указано в приложении, смотрите также прилагаемые рисунки и схемы. Необходимо обеспечение доступа автотранспорта и выбор мест размещения техники у опор ВЛ, на которые предусматривается монтирование соединительных муфт. Пред началом работ обязательно проведение внешнего осмотра и определение исправности машин, механизмов и приспособлений которые будут использоваться при монтаже. Перед началом работ, руководствуясь требованиями инструкции по использованию машин для раскатки кабеля, проводится инструктаж электролинейной бригады соответствующий реальным условиям. Механизмы, приспособления и такелаж должны быть укомплектованы и подготовлены к производству работ. Перед началом осуществления работ необходимо обеспечить подготовку пролета, отвечающего строительной длине кабеля, завершена установка опор ВЛ, которые будут служить для подвешивания ОК, проведена проверка возможности подъезда к площадке для проведения монтажных работ и проверена возможность подъема к местам работ, находящихся на опорах. На соответствующих опорах ВЛ должны быть заранее смонтированы узлы крепления для подвески ОКСН. Необходимо проведение входного контроля состояния кабелей и линейной арматуры, предназначенных для монтажа, руководствуясь положениями главы соответствующих «Правил строительства». Во время раскатки оптоволоконного кабеля на участке монтируемого пролета должны находиться наблюдатели с биноклями и переносными радиостанциями. В функции этих наблюдателей – сигнальщиков входит слежение за правильностью прохождения «троса лидера» и кабеля по роликам. За узлом соединения оптического кабеля и «троса – лидера» наблюдает отдельно выделенный сигнальщик. Когда соединительный элемент проходит через поддерживающий ролик скорость раскатки снижается до минимального значения. В случае возникновения заедания троса лидера и оптического кабеля в желобе ролика или появлении других аварийных ситуаций, по сигналу, отдаваемому наблюдателем, раскатка процесс раскатки немедленно останавливается. Продолжение раскатки производится только после полного устранения неисправности. При перерыве раскатки оптических кабелей типа ОКСН и ОКГТ необходимо исключить их провисание и сползание в пролет. Перекладка оптоволоконного кабеля из роликов в монтажную арматуру должна быть проведена не позднее чем через 48,0 часов после раскатки участка кабельной трассы. При этом (если предусмотрено проектом) одновременно устанавливают гасители вибрации.

Гидравлическая лебедка натяжная с тяговым усилием 25 кН

Артикул: НатяжнаяЛебедка25кН

Обеспечивает тяговое усилие 5620 фунтов силы (25 кН) и предназначена для натягивания одного каната или одного проводника. Канавки колес изготовлены из взаимозаменяемых секторов из высокопрочного нейлона.

Панель управления гидравлической системой с регулировками

Панель управления двигателем с регулировками

Система охлаждения гидравлического масла

Жесткая рама для подъема и буксировки

Встроенный автоматический намотчик и укладчик лидер-троса на приемный барабан

Барабаны 1100/1400 мм (стальные)

Плавный старт-пуск скорости и усилия тяжения в оба направления.

Максимальная сила тяжения: 25 кН

Скорость при максимальной силе тяжения: 1,4 км/ч

Максимальная скорость: 3,5 км/ч

Сила тяжения при максимальной скорости: 10 кН

Диаметр барабанов кабестана: 250 мм

Максимальный и применяемый диаметр лидер-троса: 10 мм

Система охлаждения двигателем: Водяная

Бензиновый двигатель: 25 кВт (34 л.с.)

Напряжение 12V

Одноосное шасси

Быстрое и надежное крепление

Масса 750 кг

Возможность установки:

вводное роликовое устройство для подземных кабелей, устройство для работы в колодцах, траншеях

Длина Ширина Высота: 1750х1400х1500

Гидравлические натяжные машины с бензиновыми двигателями специально разработаны нашим конструкторским отделом, чтобы идти в ногу с быстро развивающейся телекоммуникационной отраслью. Наши лебедки и натяжные машины с гидроприводом были специально изготовлены для удовлетворения потребностей как для прокладки тонких и легких оптоволоконных кабелей, где необходимы небольшие тяговые усилия тяжения, так и для более тяжелых медных кабелей. Мы также разработали серию лебедок и натяжных машин для прокладки коаксиальных и высоковольтных кабелей.

ВОЛС и ее монтаж

Монтаж линии связи, является самым важным этапом при создании оптической сети. Соединяют оптический кабель двумя методами: при помощи сварочного аппарата и сращивания механическим путем, используя специальные сплайс-пластины.

На выбор способа соединения влияют разные условия и факторы, возникающие при прокладке кабеля.

В ВОЛС информация попадает при помощи видео и световых импульсов, передача которых осуществляется через оптический кабель. При монтаже линий связи, можно использовать разные марки кабеля, которые используются во время прокладки в разных средах. От условий прокладки ВОЛС зависит выбор специального или обычного кабеля.

Для того, чтобы монтаж линии был выполнен качественно, необходимо использовать специальное современное оборудование. Для того, чтобы Волокна соединялись с минимальными потерями, для соединения оптоволокна пользуются сварочными аппаратами, который имеет внутри микропроцессор. Сам процесс сварки происходит автоматически. Сначала кончики волокон нагреваются, потом плавятся и сразу соединяются дополнительным нагреванием точки, в которой происходила сварка, чтобы не произошло механическое напряжение.

Перед началом строительных работ по прокладке ВОЛС, нужно провести целый комплекс подготовительных работ: составление проекта, установка опор, для прокладывания кабеля подготавливается место, для монтажа закрепляются ролики, проверяются кабельные каналы. Необходимо также купить все материалы и оборудование.

Когда трасса для кабеля подготовлена, начинается монтаж оптоволокна. В этот период необходимо иметь специализированное оборудование: кабельные чулки и домкраты, лебедки для кабеля диэлектрические дидер-тросы и так далее. При монтаже нужно соблюдать все нормы, которые установлены при работе с оптическим волокном, а также придерживаться всех радиусов изгибов, максимально допустимых растяжений или сжатий кабеля.

Завершающий этап состоит из проведения тестов и ввода в эксплуатацию оптической системы.

Гидравлическая лебедка натяжная с тяговым усилием 50 кН

Артикул: НатяжнаяЛебедка50кН

Обеспечивает тяговое усилие 11,240 фунтов силы (50 кН) и предназначена для натягивания одного каната или одного проводника. Канавки колес изготовлены из взаимозаменяемых секторов из высокопрочного нейлона.

Натяжная машина, лебедка с тяговым усилием 50кН или 100 кН

Артикул: НатяжнаяЛебедка100кН

Модель оснащена двумя парами роторов с независимым управлением, обеспечивающими 2 x 11 240 фунтов силы (50 кН) или 1 x 22 480 фунтов силы (100 кН) натяжения для натягивания одного или двух связанных проводов. Канавки колес изготовлены из взаимозаменяемых секторов из высокопрочного нейлона.

Гидравлический кабестановый привод, независимый привод на два барабана

Барабаны изготовлены из высококачественной термообработанной стали

На тяговых барабанах имеются канавки для лидер-троса

Машина натяжная гидравлическая предназначена для непрерывного монтажа и тяжения одного троса.

*возможность подключения регистратора параметров и режимов работы машины (опция)

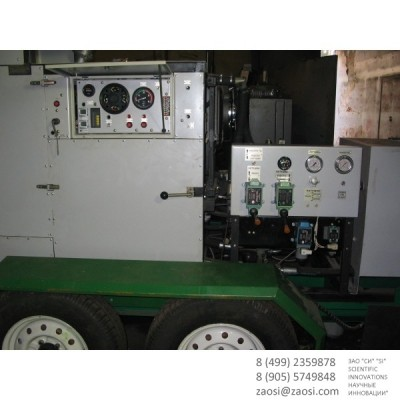

Панель управления гидравлической системой с регулировками

Панель управления двигателем с регулировками, рычагами управления, контрольными лампами

— Динамометры для показаний силы тяжения и предварительного задания/регулировки/настройки максимального и текущего тягового усилия, аналоговое отображение значения силы,
— Манометры гидросистемы
— Счетчик метража, обратный отсчет дистанции, скорость протяжки, средняя скорость, оставшееся время
— Гидрораспределители и элементы для подключения вспомогательных устройств, механизмов, укрепленных гидравлических кабельных подставок

Система охлаждения гидравлического масла, теплообменник, масляный бак с уровнем

Гидравлические стабилизаторы (сзади)

Жесткая рама для подъема и буксировки

Встроенный автоматический намотчик и укладчик лидер-троса на приемный барабан

Барабаны 1100/1400 мм (стальные)

Плавный старт-пуск скорости и усилия тяжения в оба направления.

Автоматический гидравлический тормоз.

Максимальная сила тяжения: 100 кН (10 тонн)

Скорость при максимальной силе тяжения: 2,2 км/ч

Максимальная скорость: 5 км/ч

Сила тяжения при максимальной скорости: 40 кН

Диаметр барабанов кабестана: 450 мм

Максимальный и применяемый диаметр лидер-троса: 18 мм

Система охлаждения двигателем: Водяная

Дизельный двигатель: 120 кВт

Напряжение 12V

Двухосное шасси

Быстрое и надежное крепление

Масса 3600 кг

ГАБАРИТЫ: 4500x1940x220мм

Возможность установки:

устройство прогрева для эксплуатации машины при низких температурах.

(ВЛ) Воздушная линия электропередач — механизм для перемещения электроэнергии по проводам, которые размещены на открытой территории и прикреплены с помощью арматуры и изоляторов к опорам либо стойкам и кронштейнам, размещенным на инженерных сооружениях.

ВОЛС-ВЛ межсистемная – Линия связи, которая располагается на территории нескольких энергетических систем в пределах ОЭС.

ВОЛС-ВЛ зоновая (внутрисистемная) — Линия связи, которая располагается на территории одной энергетической системы.

(ОК) Волоконно-оптический кабель — Кабельный продукт, состоящий из оптических волокон, служащих для переноса информации при помощи сигналов света.

Натяжная машина, лебедка с тяговым усилием 70кН или 140 кН

Артикул: НатяжнаяЛебедка140кН

Модель оснащена двумя парами роторов с независимым управлением, обеспечивающими 2 x 15 750 фунтов силы (70 кН) или 1 x 31 500 фунтов силы (140 кН) натяжения для натягивания одного или двух связанных проводов. Канавки колес изготовлены из взаимозаменяемых секторов из высокопрочного нейлона.

Машина предназначена для натяжения (торможения) одного, двух, трех или четырех тросов, проводов или грозотроса ОКГТ.

Максимальная сила тяги-торможения: 140 кН

Скорость при максимальной силе тяги: 1,8 км/ч

Максимальная скорость: 4,5 км/ч

Сила при максимальной скорости: 60 кН

Дизельный двигатель: 150 кВт

Электрическая система: 12V

Диаметр барабанов кабестана: 1200/1400/1500 мм

Поверхность колес кабестана изготовлена из специальных нейлоновых секторов с повышенной износостойкостью (сменные)

Максимальный диаметр провода: 41 мм

Масса: 7000 кг

Автоматический гидравлический тормоз

Пульт управления гидравликой и дизельным двигателем

Динамометр. Установка критической точки и автоматическое слежение за максимальным уровнем тяги

Система охлаждения гидравлической жидкости

Жесткий мост и двухосное грузовое шасси

Длина Ширина Высота: 4200х2650х3300

Дополнительно: зимний пакет и обогревы для работы при низких температурах, освещение, электронный регистратор параметров.

Натяжная машина 4-х барабанная

Четырехбарабанный натяжитель позволяет натягивать новый провод, а также выполнять операции по восстановлению проводника вместо обычной натяжки направляющих проводов

Наши кабельные тросовые лебедки для прокладки кабеля проверены сотнями метров протянутого кабеля, изготовлены из лучших материалов и комплектующих, они прочные и надежные.

Сама лебедка основана на мощной базовой раме

Наши кабельные лебедки долговечны, т.к. имеют в своем составе хорошо спроектированные элементы и качественный корпус и раму

Наши кабельные лебедки — это достойные агрегаты и силовые тяговые строительные машины

Лебедка имеет хороший доступ к органам изнутри, благодаря правильно спроектированной компановке

Скорость прокладки кабеля может быть повышена в других модификациях лебедок (уточняйте у наших специалистов)

Возможно оборудовать кабельную лебедку большей длиной троса-лидера

Варианты исполнения шасси — с тормозом/без тормоза/для дорог общего пользования/с системой освещения/мощные диски колес

Двухбарабанный привод кабестана. Два мощных, специально-разработанных тяговых барабана. Привод гидравлики на каждый барабан отдельно, в целом система работает в комплексе. Отсутствие цепей и шестерных элементов

Оператор легко задает максимальную силу прокладки кабеля на лебедки, один человек может регулировать и контролировать силу прокладки кабеля лебедки. Это тяговое усилие на лебедке постоянное и всегда-поддерживаемое, благодаря системе контроля силы тяжения лебедки

Опционально произведем обводной хобот-специальную стрелу для прокладки кабеля в нижних положениях или колодцах

Опоры лебедки хорошо утапливаются в грунт

Мощная стальная рама, лебедка смонтирована на мощную основу и имеет стойки для подъема всеми видами кранов и манипуляторов для верхней погрузки на строительных площадках и на открытые виды бортового транспорта

Четырехколесное двухосная колесная платформа, мощные колеса, R16, усиленная резина повышенной проходимости

Лебедка устойчиво стоит на поверхности и ее легко закрепить на месте проведения работ по протяжке кабеля

Кабельная лебедка 2021-го модельного ряда имеет автомат-систему раскладки стального тягового троса-лидера для протяжки кабеля, трос сам укладывается, сматывается и наматывается в обоих направлениях без помощи человека, трос укладывается равномерно и аккуратно, на свое место хранения — катушку для приема троса

Километровая длина троса перекрывает большинство строительных длин при тяжении кабельной лебедки кабелей

*По желанию заказчика длина троса лебедки может быть увеличена до любой величины, может быть установлена приемная катушка лебедки повышенной емкости

В комплекте идет специальный трос-лидер: стальной, оцинкованный, диаметром d=16,5 мм, единым цельным куском, без соединений

Сам трос лебедки надежен и долговечен, имеет большой запас прочности, устойчив на всех режимах работы лебедки для прокладки кабеля, при всех тяговых режимах и ситуациях на строительном объекте

Длина троса в комплекте: 500/700/1000-3000 м, либо любая по требованию заказчика

Электронная система записи усилия лебедки установлена и интегрирована в комплект поставки, регистратор прокладки кабеля записывает вовнутрь своего компьютера данные и может вывести их на персональный компьютер или ноутбук, планшет через систему связи, на программном обеспечении отобразит данные работы машины для протяжки кабеля, составит отчет о прокладке кабеля, где будут основные данные, в том числе дата и время прокладки кабеля на лебедке, что в последующем можно распечатать и предоставить в отчетные материалы

Окраска: Кабельная лебедка окрашена в синий цвет, либо комбинацию синего и черного цвета, лебедка может быть окрашена в другие цвета (красный, оранжевый, желтый, зеленый)

Лебедка приводит в движение кабель при протяжке дизельным двигателем с системой гидравлики

Двухшпилевая кабельная лебедка

При некоторых видах транспортировки лебедка полностью опустошается от всех жидкостей, масла в двигателе, гидравлической жидкости в гидросистеме, тосола (по требованиям транспортных компаний)

Кабельная лебедка легко обслуживается, что влияет на стоимость ее содержания.

Канат при прокладке кабеля защищен и зафиксирован на тяговых барабанах кабестана траншейной лебедки

Брезентовый чехол (полностью накрывает лебедку) сшивается по размеру кабельной лебедки и закрывает ее при хранении на открытом воздухе от окружающего фактора

Лебедка спроектирована так, что на ней имеются опорные элементы, чтобы ее можно было надежно закрепить, ведь она выдает большое тяговое усилие

Кабельная лебедка на 10 тонн тяги, как и другие лебедки, спроектирована и изготовлена под плохие условия климата, под попадание влаги, грязи, отрицательных температур, поэтому она хорошо справляется как с холодом, так и с жарой летних температур

Конец троса лебедки опрессован гильзой и коушем, на который одевается кабельный вертлюг для прокладки кабеля (вертлюг монтажный серии ВСИ)

Совершенный агрегат для охлаждения гидравлического масла лебедки, позволяет монтажным бригадам непрерывно и продолжительно выполнять работы по прокладке кабеля на лебедке для протяжки кабеля, а сам бак также охлаждает жидкость, а радиатор и вентилятор с системой включения охлаждают излишки тепла

Масл. теплообменник имеет мощный электровентилятор с кнопкой включения

Кабельная лебедка кроме рамы имеет еще и мощный стальной каркас со съемными элементами, сетки для защиты элементов лебедки

Лебедка для протяжки кабеля на 10 тонн имеет встроенный динамометр, где оператор задает макс. силу F тяги на кабель

Кабельная лебедка имеет автомат по остановке работы при превышении макс. зад. усилия F протяжки кабеля

Понятные и удобные экраны для оператора, где видно усилие текущее, макс., аналоговые и цифровые (дубл. друг друга)

Мы можем изготовить спец. каркас для транспортировки из дерева для отправки на самые длинные дистанции, как для транспортировки кабельной лебедки выделенным транспортом, так и отправки лебедки сборным грузом на еврофурах

ЗАО «СИ» дает гарантийный срок 12 месяцев на кабельные лебедки серии ЛСИ.Т + послегарантийное и сервисное обслуживание нашими специалистами в нашем боксе. Наши лебедки для протяжки кабеля работают с 1992 года на территориях МПС (Министерства Путей Сообщения) до сих пор и не требуют какого-либо ремонта или технического обслуживания.

Лебедка для прокладки кабеля отгружается с инструкцией по эксплуатации и техническому обслуживанию, паспортом изделия, где указаны номер кабельной лебедки, год выпуска лебедки, полное наименование, модификация, серия, прочие данные.

Кабельная лебедка является современной и совершенной лебедкой для прокладки кабеля и позволяет прокладывать тяжелые кабели из меди или алюминия, а также прочих кабелей под землей.

Также эта лебедка универсальна, ведь она может прокладывать кабель и с меньшим усилием, чем 10 тонн, это могут быть такие усилия, как три, пять, семь тонн.

Шасси кабельной лебедки может быть одобрено для дорог общего пользования. В этом случае кабельная лебедка имеет шасси с номерными знаками, что позволяет кабельной лебедке двигаться по трассам с определенной максимальной скоростью, определенной правилами движения.

Также имеется мощное шасси для работы на строительных площадок с плохим грунтом, усиленные колеса, шасси

Данная кабельная лебедка относится к серии передвижных и полностью автономных кабельных лебедок, применяется для прокладки кабеля (силового, медного, кабеля связи, из сшитого полиэтилена) и ПНД трубопровода в открытой траншее и кабельной канализации.

Кабельные лебедки следуют всем нормам и правилам по подземной прокладке кабеля.

Если вы хотите купить кабельную лебедку и узнать стоимость лебедки в полной комплектации, свяжитесь с нами по телефонам нашей горячей линии, либо пришлите запрос по е-мейлу.

Артикул: НатяжнаяМашина4х

Натяжная машина электрическая

Артикул: НатяжнаяМашинаЭлектрическая

Благодаря электродвигателю устраняет необходимость в гидравлических компонентах, таких как гидромоторы, насос и клапаны. Бесшумная работа агрегата делает его идеальным практически для любого места, а электроэнергетическая система генерирует нулевые выбросы. Модель обеспечивает максимальную тяговую силу 5000 фунтов силы.

Дополнительные аксессуары для лебедки

Синтетический лидер-трос диаметром 16 мм, длина до 1000 метровУстройство транспортировкиРемни для крепленияДополнительные рамы для монтажаА также: кабельные ролики, чулки монтажные кабельные, кабельные домкратыНа лебедку может быть установлен счетчик (система)Регистрационная система кабельных устройств приспособлена для применения вместе с устройствами кабельного типа (лебедками), которые оснащены гибким элементом в виде полимерного троса диаметром не более 22 мм.Регистрационная система обладает преимущественными свойствами:- посредством данной системы можно контролировать и регулировать дистанцию, обратный отсчет, скорость текущую, среднюю и время прохождения до конечной точки троса в процессе монтажных работ- управлять регистрационной системой можно в руках и подключаться с ноутбуком- единицей измерения для устройства регистрационной системы служат метры- измеряющие результаты регистрационной системы составляются по форме отчетов, которые удобно читаются (до 60 часов хранения данных)- программное обеспечение регистрационной системы доступно на простом ПК- регистрационная система может работать с лебедкой кабельного типа, оснащенной гибким элементом диаметром не более 22 мм- регистрационная система имеет внутреннюю память- погрешность такой системы низкаяЭлектрические кабельные лебедки с силой тяжения от 500 кгЭлектрические устройства кабельного типа серийного производства — это инструмент, который легко и безопасно использовать для протягивания троса, кабеля, провода, узк или гибкого элемента в каналах вертикального и горизонтального направления.При помощи электрических кабельных механизмов можно существенно сократить время при осуществлении монтажных работ по протягиванию кабелей в помещениях жилого и строительного типа, в кабельных канализационных установках городского подземного вида, а также в коллекторных и туннельных системах.Кабельные лебедки с электроприводом оснащены съемными боковыми панелями, что позволяет применять данные устройства даже в пространствах ограниченного размера. Устройства устанавливаются на кабельные лотки и закрепляются к ним посредством специальных ремней.Тяга, подающаяся электрическим механизмом кабельного типа, варьируется в диапазоне от двух с половиной до двадцати кН, и напрямую зависит от скорости выбирания гибкого элемента и комплектации лебедки. Благодаря некоторым конструктивным особенностям лебедки, ее можно использовать как в вертикальном положении, так и в горизонтальном только для прокладки кабеля, не для людей.Для того чтобы процесс управления такой лебедкой мог осуществляться одним человеком, механизм дополнительно оснащают опцией простого управления с пульта, а чтобы лебедку было удобно транспортировать, механизм оснащают устройством для транспортировки.Необходимая длина полиэстерового троса-лидера гибкого элемента определяется длиной кабельного канала и может составлять от нескольких сот метров до 1 км.

Подставки, домкраты, прицепы

Барабаны для лидер-троса любого д-ра, назначения, исполнения Мы готовы предложить стандартные фиксированные, разборные и съемные барабаны для намотки и хранения нового троса и троса, утратившего свою годность, для последующего уничтожения. Любые диаметры, под любой трос, под любое усилие и под любую машину. Барабаны произведены из стали, окрашены в зеленый, серый, синий, оранжевый цвет, в зависимости от модификации. потребует определенных материальных затрат, помимо имеющихся, то есть необходима производственная работа дополнительных 2 – 3 квалифицированных электромонтеров, которые установят оборудование в течение 3,5 часов. Гидравлические кабельные домкраты произведены из стали, окрашены, имеют разборную конструкцию, оснащаются колесами, что обеспечивает легкость транспортировки, погрузки и выгрузки домкратов. Барабаны на кабельном домкрате поднимаются при помощи гидравлических домкратов. Домкраты кабельные, как гидравлические, так и механические имеют мощную стальную сварную, специально спроектированную конструкцию и основание, что обеспечивает гарантированную устойчивость при проведении работ по размотке барабана на кабельном домкрате. Домкраты кабельные могут быть использованы для любых типов барабанов с кабелем и подбираются в зависимости от их характеристик (габариты, диаметр, ширина, вес катушек). Домкраты кабельные бывают двух типов — гидравлические кабельные домкраты, механические кабельные домкраты (реечные кабельные домкраты, винтовые кабельные домкраты). Поставляются комплектами. В комплект, как правило, входят две стойки и ось, а также паспорт на домкрат. Ось кабельного домкрата представляет собой специальную конструкцию и ее параметры зависят от типа кабельного домкрата и габаритов, размеров, особенностей и веса катушки с кабелем. Подъем кабельного барабана осуществляется двумя стойками кабельного домкрата за счет гидравлических домкратов, либо механических реечных приспособлений. Кабельный домкрат устанавливают таким образом, чтобы расстояние между стойками было равно ширине кабельного барабана, для более подробной информации ознакомьтесь с паспортом и характеристиками катушек с кабелем. Перед началом работ следует подготовить строительную площадку. Далее следует подкатить катушку, опустить стойки на уровне отверстия катушки, вставить ось, закрепить ось, а также дисковый тормоз (в случае наличия этой опции). Обращаем ваше внимание на то, что с кабельными домкратами, как при работе, так и при подготовительных работах, должны быть допущены только специально обученные люди, лица, изучившие правила техники безопасности по проведению электромонтажных работ. Гарантийный срок кабельных домкратов составляет 12 месяцев, при обязательном выполнении всех условий, прописанных в паспорте изделия. Наша компания также осуществляет послегарантийное обслуживание и поддержку домкратов нашего производства. Гидравлические кабельные домкраты — гидравлические подъемники кабельных катушек. Портативные и безопасные домкраты для подъема кабельных барабанов. Домкрат не подразумевает высоких физических усилий, благодаря действию гидравлического привода. Это оборудование в большой степени ускорит процесс прокладки кабельных линий, за счет скорости его установки и удобства работы. Домкрат имеет несколько положений регулировки высоты, что обеспечивает возможность проводить работы с кабельными катушками различного диаметра. Все домкраты произведены в соответствии с европейскими и международными стандартами из высококачественной стали, что гарантирует надежность и долговечность домкрата, компоненты домкрата изготовлены из оцинкованной стали. Применяется совместно с осью, зажимами. Опишем принцип работы гидравлического кабельного домкрата — сквозь отверстие в центре кабельной катушки/кабельного барабана просовывается специальная ось, с обеих сторон которой надеваются зажимы и фиксируются возле щек кабельного барабана. Для обеспечения все требований безопасности, базировать домкраты нужно на ровной поверхности. Подъем и опускание кабельных катушек реализуется посредством гидравлического подъёмного механизма. Если вы хотите купить кабельный гидравлический домкрат, то ознакомьтесь с моделями в данном разделе, либо обратитесь к нашим специалистам. Основные параметры, влияющие на выбор гидравлического кабельного домкрата — диаметр кабельного барабана (габариты катушки), грузоподъемность домкрата (зависит от массы кабельного барабана вместе с кабелем), высота подъема, опции (механический колодочный тормоз, дисковый тормоз, гидравлический подмотчик), вес домкрата. Винтовые кабельные домкраты — винтовые (шпиндельные) кабельные домкраты — являются простым, и надежным оборудованием и инструментом, который предназначен для подъёма и размотки кабельных катушек/барабанов. Это изделие, обладающее высокой практичностью, которое применяют в любых условиях. Обладает большой надежностью и долговечностью, благодаря применению высококачественной стали. Для работы также необходимы ось и зажимы. В комплект входят две стойки.

Гидравлическая подставка для катушки

Гидравлические подставки для катушек предназначены для работы исключительно со съемниками-натяжителями и натяжителями. Изготовлены из высококачественной стальной трубы, обеспечивающей максимальную прочность и долговечность. В стандартной комплектации они оснащены гидравлическим тормозом, обеспечивающим максимальную безопасность персонала и проводников. Уникальная конструкция позволяет легко загружать и разгружать.

Артикул: ПодставкаДляКатушек

Гидравлическая подставка под стальной или деревянный барабан.

Применяется для подъема, установки и торможения барабана в процессе монтажа провода.

Мощная, стальная, сваренная и окрашенная (оцинкованная). Разъемная, что сводит к минимуму габариты и вес при транспортировке. В комплект входят крестовины для подъема барабанов. Возможны различные модификации данной позиции под требования заказчика (барабаны, диаметры, вместимость и вес). Дисковый тормоз. Гидравлическая головка-привод для размотки и сматывания с барабана. Для комплекта также требуется ось и комплект гидравлических шлангов, крестовины.

Каждая подставка поднимается или опускается независимо от второй при помощи гидравлической ручной помпы.

Боковые опоры на подшипниках.

Масса: 500 кг

Максимальный диаметр барабана: 2500 мм

В комплект входит:

Рама — 2 шт.

Ось.

Габаритные размеры рамы:

длина 2200 мм

Параметры устанавливаемой катушки (барабана для кабеля):

Ширина 500-1500 мм

Высота (от поверхности до центра катушки) 600-1400 мм

Грузоподъемность — до 100 кН (до 10 тонн)

Опции:

Дисковый тормоз.

Крестовина с фиксированными конусами для установки деревянных барабанов.
В качестве опции допустимо установить гидравлическую головку быстрой сборки для контроля как разматывания, так и сматывания провода с барабана. Запитывается внешним гидравлическим источником.
Конические втулки для деревянных барабанов (требуется уточнение диаметра).
Втулки для стальных барабанов для центровки (требуется уточнение диаметра).
1 или 2 дисковых тормоза с гидравлическим зажимом, управляемым вручную.
Набор соединительных шлангов (длина 5,10 или 15м).
Автоматический/ручной намотчик для стандартных барабанов

Прицеп для кабельных барабанов

Артикул: ПрицепКабБарабан

Гидравлическая подставка/прицеп для намотки катушек предназначена для работы со съемниками и съемниками/натяжителями и работает как отдельная система намотки. Он оснащен автоматическим выравнивателем ветра и отрицательным гидравлическим тормозом автоматического действия. Модель можно использовать со следующим оборудованием: дополнительная фиксированная стальная катушка, стальная токопроводящая катушка.

До 2 тонн.
Максимальный диаметр барабана 2200 мм.

Скорость 80 км/ч.

Кабельный транспортер предназначен для перевозки и размотки кабеля.

Подъем барабана осуществляется ручной лебедкой.

Встроенный ограничительный тормоз.

Поворотная ось в комплекте.

Одноосное шасси.

Вал на подшипниках, для облегчения легкости размотки барабана.

Прокладывание кабеля в открытой траншее

Разматывание и прокладывание кабеля в открытой траншее следует производить с использованием механизмов. Применение ручного способа разматывания и прокладывания допускается в том случае, если на трассе имеются препятствия, которые исключают возможность применения механизмов.

Если условия трассы позволяют, разматывание и прокладывание кабеля следует производить с барабана, который должен быть установлен в кузове специально оборудованной автомашины или на кабельном транспортере, который должен передвигаться вдоль траншеи по трассе. В этом случае кабель следует сразу опускать в траншей или на ее бровку. Автомашина должна двигаться не быстрее 1 км/ч. Расстояние между колесами и траншеей должно превышать глубину траншеи на 25%.

В случае, если рельеф местности и условия на трассе не дают возможности для использования техники, прокладывание следует производить путем выноса кабеля вручную на всю строительную длину вдоль траншеи, а затем произвести опускание кабеля в траншею. Барабан с кабелем, в этом случае, следует установить в начале участка на козлах или на неподвижном транспортере. При таком прокладывании расстояние между соседними рабочими следует выдерживать так, чтобы кабель не касался земли при выноске.

Если количество рабочих не достаточно, можно производить прокладывание при помощи способа «петля». В этом случае один конец кабеля следует оставить у барабана, в начале участка, а разматывание вести с верхней части барабана петлей, причем ее нижнюю часть следует укладывать либо в траншею, либо на землю возле нее. В той мере, как будет производиться выкладывание нижней части петли, освободившиеся рабочие смогут перейти назад к барабану, чтобы подхватить новый участок кабеля. Петля кабеля до половины строительной длины увеличивается, а затем укорачивается. Когда прокладывание приближается к концу, кабель вытягивается в одну линию.

В случае наличия на трассе различных пересечений, также целесообразно применять этот способ при прокладывании кабеля в открытой траншее. Петлю кабеля следует протаскивать под каждым пересечением. В случае, когда по трассе достаточно часто встречаются пересечения, следует проложить под ними трубу из полиэтилена ПНД-40Т или ПНД-32Т, которую нужно протягивать при помощи заготовленной заранее стальной проволоки. После этого нужно затянуть в нее прокладываемый кабель.

Все барабанные кабельные прицепы оснащены тормозными и дорожными системами освещения в соответствии с правилами, требованиями и нормами и предназначены для движения с полной нагрузкой на определенной скорости дорожного движения на шоссе и других дорогах страны. Изменения и корректировки в конструкцию прицепа могут быть сделаны по согласованию с заказчиком.

Наши прицепы, кабельные транспортеры и трейлеры предназначены для безопасной и легкой перевозки, транспортировки, размотки кабельных барабанов и катушек из дерева и стали. Прицепы и трейлеры могут быть оснащены дополнительными опциями и функционалом – гидравлическими ручными насосами, автоматическими насосами с полностью автономной гидростанцией для управления подъемом/спусканием кабельных катушек и барабанов. Когда кабельный барабан находится в полностью поднятом состоянии, механические замки обеспечивают его безопасность при транспортировке. Более подробные технические параметры и характеристики кабельных трейлеров могут быть предоставлены по запросу.

Как правило, кабельные транспортеры и трейлеры предназначены для перевозки, транспортировки на строительной площадке и дорогах общего пользования кабельных барабанов и катушек определенного диапазона веса (максимальной полезной нагрузки) и размеров (диаметр и ширина) — это стандартные и популярные диапазоны. Однако если есть уникальная необходимость в размещении кабельного барабана/катушки своего размера, веса и габарита, обратитесь к нам и мы предложим для вас уникальный кабельный транспортер по спецзаказу.

Барабан для лидер-троса

Артикул: БарабанЛидерТрос

Чтобы определить, сколько нужно рабочих для прокладки кабеля, необходимо произвести расчет нагрузки на одного рабочего, исходя с 35 килограмм массы кабеля. Если нет возможности, чтобы сматывать кабель с барабана на всю длину, к примеру, мало, не хватает рабочих, используется метод, который принято называть «метод петли». При таком способе, барабан устанавливается либо посредине, либо в другой подготовленной точке трассы. Обязательно нужно обращать внимание и следить, чтобы радиусы поворотов кабеля, были не меньше, чем минимально допускаемые по отраслевому техническому стандарту и условиям, которые установлены для данного вида кабеля, а также полностью исключить образование перекруток и вмятин кабеля, из-за чего может произойти повреждение не только оболочки кабеля, а и самих проводов, находящихся под оболочкой.

При укладке кабеля, необходимо обеспечить полную целостность наружной кабельной оболочки. Совершенно не допускается, тянуть кабель по дну траншеи, протаскивать кабель через препятствия, например, через бордюр, строительный мусор и так далее.

Укладывать кабель необходимо посредине линии, не допускать его натяжения, со слабиной, а также плотно размещать его.

Барабан разборный

Артикул: БарабанРазборный

Барабан стальной.

Диаметр барабана — 1100 мм.

Окрашен.

Центральная часть спроектирована таким образом, что снять трос не составляет никакого труда.

Разбирается для сбрасывания намотанного троса.

Окрашенный стальной барабан с конической серединой и съемной боковиной, что позволяет с легкостью вытаскивать намотанный трос или провод. Комплектуется съемными крестовинами.

Опции:

Полная оцинковка кабельного барабана
Дополнительная пара крестовин
Пара крестовин с шарикоподшипниками
Покрытие стальным листом сердцевины барабана
Барабан металлический разборный
Барабан металлический разборный – БМР — необходим для удобного хранения и транспортирования трубок защитных из полиэтилена. Трубки могут быть уложенными в бухтах. Также возможно применять БМР для перевозки кабельных бухт и бухт с проводами, которые используются для формирования линий электр. передач и связи. Барабаны позволяют вести и размотку кабеля с них напрямую.
БМР имеет следующие основные хар-ки:- m барабана небольшая, поскольку для изготовления ободов барабана применяется облегченный угловой профиль;- барабан обладает высокой прочностью. Это достигается увеличением поверхности и улучшением качества сварных швов меж ободом и спицами;- для БМР возможно изменять параметры d и ширины оси. В результате можно на одном барабане размещать ПВХ трубки разных заводов-изготовителей.

Специальный кабельный транспортер, гидравлический намоточный прицеп

Артикул: СпецКабТранспортер

Гидравлический намоточный прицеп предназначен для работы со съемниками и съемниками-натяжителями и может работать независимо. Он оснащен автоматическим выравнивающим ветром и автоматическим гидравлическим тормозом отрицательного действия. Может быть оснащен следующим: Дополнительная фиксированная стальная катушка со стальным тянущим тросом диаметром 5/8, 11/16, 7/8 или 14 дюймов (16, 18, 22 или 31 мм) различной мощности.

Мы разработали серию специальных кабельных трейлеров и транспортеров для перевозки барабанов до 40 тонн. Производим широкий диапазон кабельных трейлеров и транспортеров для транспортировки. От простых прицепов, до специальных машин с опциями. Работа по размотке упрощается, благодаря внедрению легко вращающихся осей на шарикоподшипниках. Гидравлические приводы барабанов, питающиеся от ДВС (двигателя внутреннего сгорания) облегчают операции по погрузке-разгрузке и намотке барабанов. Легкая конструкция и высокая прочность. Опции: дисковые тормоза, гидравлический привод барабана, платформы-погрузчики и многое другое. Особые конструкции, позволяющие подкатывать и механически поднимать барабан, что облегчает его погрузку/разгрузку. Наша компания предлагает варианты исполнения кабельных трейлеров в совершенно новой концепции видов кабельных трейлеров и транспортеров. Мы поставляем прицепы, которые не только перевозят, перематывают и поднимают кабельные барабаны, но которые могут укладывать кабель восьмеркой. Применяем наш многолетний опыт для реализации решений для применения их в реальной жизни. Кабельные транспортеры и трейлеры предназначены главным образом для транспортировки барабанов с электрическими силовыми кабелями, для самоподъема барабанов и для выгрузки барабанов в зону рабочей местности. Производим устройства, которые имеют целый ряд особенностей, позволяющих повысить производительность проводимых работ, безопасность раскатки, а также дающих возможность одному человеку проводить работы с кабельным барабаном. Предлагаем целую линейку транспортеров и трейлеров с системой самовыгружения. Это различные варианты по грузоподъемности, будь то 1,0 тонна, 1,5 тонны, 3,0 тонны, 6,0 тонн, специальные исполнения транспортеров и трейлеров для сразу двух-трех-и даже четырех-барабанов, а также ультра мощные решения для тяжелых случаев. Что касается раскатки кабелей, то она может выполняться с подвижного кабельного транспортера, трубоукладчика или автомобиля в случаях, когда такой механизм может двигаться свободно вдоль трассы, и при отсутствии в траншее сооружений, которые требуют пропускание через них кабелей. К ним относятся блоки, трубы, подземные поперечные сооружения. При раскатке кабелей механизм должен двигаться со скоростью в пределах 0,6-1км/ч, и расстояние между колесом транспортера и краем канавы не должно быть меньше глубины траншеи, которую умножают на число 1,25. Во время раскатки при сходе кабеля с катушки рывки не допустимы, так как они могут нанести вред кабелю из-за проявления механических нагрузок, которые превышают разрешенные усилия тяжения кабеля. Чтоб избежать этого, следует следить, дабы кабель с барабана сматывался плавно и имел провис. Кроме того, сматываемый кабель не должен тереться о щеку барабана. По мере раскатки по дну траншеи кабеля, вслед за ним должны следовать рабочие, которые принимают сходящий с барабана кабель и производят его укладку его на дно траншеи. Траншейная прокладка. В тех случаях, когда нет никаких препятствий в передвижении различных устройств параллельно маршрута, нуждающегося в подземных коридорах, производят раскатку кабеля с транспортера по перевозке барабанов, особенного (специального) автомобиля, автомобиля по перевозке грузов или трубоукладчика. Если данных конструкции по какой-либо причине нет, то при помощи трактора либо тягача можно применить специальные сани. Цилиндр с кабелем ставят на кабельный конвейер, в фургон специального или грузового автомобиля, или насыпи трубоукладчика. Электромонтеры при размотке кабеля с передвигающегося транспортера либо автомобиля движутся следом по низу или по краю траншеи, а при размотке кабеля с трубоукладчика – по низу траншеи, получают кабель со смотанного барабана и кладут его змейкой на низ траншеи. Движение автотранспорта в длину траншеи составляет 0,6-1 км/ч. При умножении коэффициента 1,25 на промежуток между границей траншеи и ободом колеса механизма – эта глубина должна быть не меньше углубленности траншеи. При прокладке кабельной шеренги с содержательными подземными коммуникациями раскатывание кабеля делают с использованием специального комплекта конструкций и приспособлений для кладки кабелей с напряжением до 10 кВт в траншеях. Комплект включает в себя разносторонние приводы, ролики, домкраты, устройства для направления кабеля в трубы, захваты и т.д.

Протяжка кабеля по маршруту

1. Во время работы критично не оставлять без внимания важные узлы, бригада расставляется так: 1 специалист находится рядом с барабаном, еще один на сходе с катушки кабеля, на вводе и выводе кабеля из траншеи по 1 сотруднику, по человеку на каждом повороте маршрута, 2 человека работают с лебедкой. Если кабель проходит через стену, то на каждом таком вводе также присутствует сотрудник, кроме того, работники расставляются вдоль прямых участков трассы, если на то есть необходимость. Если происходит одновременная протяжка кабелей, то на устройство группировки добавляем еще двух человек.

2. Бригадир обычно стоит на сопровождении конца кабеля. Он же посредством радиосвязи дает команду на начало работы с тяговым устройством, остановить работу лебедки может любой сотрудник, если увидит нарушения технологического процесса или какие-либо неполадки.

3. Темп протяжки зависит от многих факторов и ограничивается 30 метрами в минуту.

4. Важно следить за показателем силы F тяги, так как превышение допустимого значения сигнализирует о неправильной установке оборудования. Это может быть неисправность роликов, отсутствие смазки в защитной трубе, застревание или залипание кабеля и так далее. Продолжить работу можно только после устранения проблемы.

5. Разматываться кабель должен без рывков и большого провисания, плавно и постепенно.

6. Задача сотрудника, отслеживающего протяжку на поворотах и по трассе обращать внимание на то, чтобы кабель не терся о стенки сооружений и не соскальзывал с роликов, таким образом кабель может повредить защитную оболочку. Поправлять кабель при протяжке руками запрещено, это можно делать только специальным крюком. Если повреждение все же произошло, протяжка останавливается и принимается решение о том, как ее возможно восстановить (О способах ремонта более подробно в Приложении 2). О повреждении оболочки провода нужно составить акт.

7. Руководитель строительной бригады также следит за тем, чтобы конец кабеля входил в ролики, и направляет его специальным инструментом.

8. Шаг от самого верха муфты (концевой) до кабеля при протяжке – 200 сантиметров и более.

9. Если кабель длиннее, чем требовалось, его нужно обрезать, а концы закапировать, для надежности можно капнуть на конец провода битумом или применить двойное капирование. Если же длина кабеля была рассчитана верно, то лебедку просто отсоединяют и с кабеля снимают захват либо чулок. Когда прибор снят, нужно удостовериться, что колпачок на конце кабеля не сломан, и в случае необходимости закапировать кабель.

Чтобы сменить неисправную капу, срезают ребра жесткости с оболочки, кабель зачищают с помощью наждачной бумаги, зашкуривают и обезжиривают ацетоном, после чего на кабель надевают подходящую по размеру капу и нагревают ее, начиная с торца. Если все сделано правильно, то из-под капы появится валик из клеевого состава. Если производится двойное капирование, то первая капа усаживается на токопроводящую жилу, а вторая усаживается на первую и на оболочку кабеля. Закрепляется конструкция также постепенным нагреванием газовой горелкой.

10. Специалисты обращают внимание рабочих, занимающихся монтажом, что повреждения оболочки кабельного изделия зачастую происходят вблизи участков с соединительными муфтами. Вероятно, так происходит, потому что этот участок кабеля остается открытым больше остальных, а, соответственно, возрастает и возможность случайно повредить кабель механическим воздействием.

11. Конец кабеля заводится в колодец, при этом измеряется радиус изгиба.

12. Удаляются линейные и угловые ролики, проводится закрепление кабеля согласно проектной документации.

13. Если кабель прокладывался в траншее, создается подушка из песка размером 10 сантиметров, и проводятся первые испытания.

14. При проведении испытания в кабель подается заряд 10 кв на 10 минут. Если испытание не пройдено, выявляются повреждения и производится ремонт, после снова проводится испытание.

15. Если испытание прошло успешно, кабель укрывается вторым слоем подушки (высота подушки также 10 сантиметров), присыпается слоем земли размером в 15-17 сантиметров, после чего устанавливается дополнительная защита или укладывается сигнальная лента. Сигнальная лента при этом проходит точно над кабелем.

16. Производится полная засыпка траншеи. При этом кабель засыпается с запасом, так как почва имеет свойство со временем оседать.

17. Далее можно проводить благоустройство территории, но важно понимать, что деревья на траншею высаживать не нужно, так как это не полезно и для растения, и для кабеля (растение может повредить кабель своими корнями), и для последующего ремонта.

Раскатка кабеля

1. Разворачивают кабель вручную или механизировано, с помощью движущейся техники, при этом скорость машины не должна превышать 1 км в час, кабелеукладчик дистанцируется от траншеи на 1 метр и более. Чем глубже траншея, тем дальше от нее движется укладчик.

2. При механизированной прокладке, так же, как и при ручной, кабель сходит с барабана плавно, без рывков и натяжений, чтобы не допустить его повреждения.

3. Вслед за кабелем по маршруту кабельной линии проходит специалист, который следит за тем, чтобы кабель был уложен правильно и, при необходимости, поправляет его монтажным или анкерным крюком.

Гидравлический аккумулятор

Этот портативный источник питания идеально сочетается с требованиями к мощности. Подставка для катушек и намоточные устройства для катушек.

Артикул: ГидравАккумулятор

Батареи мембранного типа, структурно самый простой тип таких устройств, и большинство из них выполняется как неотделимая часть. Они состоят из следующих элементов:

1. Две сферы винта вместе или сварные детали, образующие кузов;

2. Мембраны;

Мембрана аккумулятора также рассчитывается с 3-4 кратным коэффициентом запаса. Верхняя часть тела представляет собой простой формы газовой клапан с уплотнительным кольцом, герметичный винт. Нижняя часть корпуса имеет соединительный разъем. Внутри корпуса есть эластомерная мембрана в стволе отверстия сопла, центральная часть из вулканизированной стали и закрытая. Резина мембраны удерживается на месте внутри тела вулканизированного стального кольца.

Поршень аккумулятора.

Поршень аккумулятора имеет пять основных частей:

1. Стальной цилиндр;

2. Верхняя часть газового клапана;

3. В нижней части соединительное отверстие;

4. Поршень;

5. Печать;

Поршневые аккумуляторы, разработаны с коэффициентом запаса в 3-4 раза. Внутренняя поверхность цилиндра, выполненного из бесшовных труб, доведена до того, чтобы достичь шероховатости со значением, по крайней мере: 0,4 мкм.

В случае, когда аккумулятор поршень работает с водой или агрессивными средами, внутренняя поверхность оснащена дополнительным покрытием.

Цилиндр закрывают сверху крышкой, которая ввинчивается в цилиндр, герметичное кольцо и уплотнительное кольцо. Верхняя крышка имеет еще место газового клапана. Нижняя крышка, обеспеченна и запечатана таким же образом, как верхняя крышка, резьбовое соединение или фланец отверстие.

Поршень изготовлен из литого алюминия. Его форма оптимизирована для достижения минимального веса. Плоская поверхность на жидкостной стороне поршня предназначена для достижения гидравлического демпфирующего эффекта и направлена на достижение конечного положения.

Поршень накопитель работы с водой или со сложными эфирами, должен быть анодированный.

Уплотнение поршня и слайд батарея, как правило, симметричны. Его конструкция должна обеспечивать герметичность соединения со скоростью до 0,7 м поршня / с, потому что они используются в качестве материала, армированного тефлона, колец ведущих и высокопрочных эластомеров.

Пузырь Аккумулятора:

Строение пузыря аккумулятора состоит из таких основных частей:

1. Резина пузыря;

2. Подключение сокета седельного клапана;

Стальной цилиндр должен выдерживать наибольшее давление, которое может произойти в гидравлической системе. Аккумуляторная батарея, как правило, построена с коэффициентом безопасности равным 3 или 4, что означает, что давление разрыва цилиндра в 3-4 раза выше, чем при номинальном давлении.

Резиновый пузырь в стандартной версии оснащен вулканизированным газовым клапаном (№ 4) в которой он может быть предварительно заполнен. Мембранный клапан также служит для крепления его в механизме. Уплотнение между пузырем и цилиндром обеспечивают круговую герметизацию ниже штока клапана, который напоминает поперечное сечение уплотнительного кольца. Эта печать также защищает мембрану от истирания. Пузырь имеет коническую форму, а при опорожнении аккумулятор в момент его экструдируют из первой текучей среды, расширяется в верхней части пузыря, так что нет никакой опасности для жидкости между крышкой и стенкой мочевого пузыря цилиндра.

Блас, / т. диафрагма / обеспечивает постепенное расширение, имеет стенку переменной толщины. Стена очень тонкая в самом начале, и становится толще к основанию.

В процессе работы изменения пузыря и его диаметра, следовательно, в некоторых видах аккумуляторов, пузырь используется как вариант, в котором, газовый клапан расширенный, а трубка перфорированная, которая предотвращает повреждение пузыря при высоких силах сжатия.

Как вы можете видеть, форма, материал и технология изготовления пузыря имеет большое значение для работы и надежности батареи.

Разъем и тарельчатый клапан предназначен для защиты мембраны от расширения, в ситуации, когда давление в системе меньше начального давления внутри нее.

Тарельчатый клапан поддерживается в открытом положении пружиной, до тех пор пока пузырь не будет заполнен с батареей рабочим объемом, а затем клапан закрывается. Гидравлический клапан подавляется, и важно, чтобы пружина была соответствующая характеристикам по размеру соединения. В случае плохой подгонки, перепад давления плунжера может привести к слишком быстрому закрытию клапана. Пружина не может быть слишком сильного сжатия в то же время, чтобы не вызвать диафрагму зажатия между тарелкой и его сиденьем.

Важную роль в позиционировании клапана в жидкой оболочки аккумулятора играет сплит-кольцо X (№ 6), а также другие резинометаллические кольца. Благодаря внутренней гладкости поддерживает корку на месте контакта с клапаном, который является необходимым условием для длительного срока работы пузыря.

Гидроаккумуляторы высокого давления, со структурой двух дюймовых патрубок предназначен для максимальной скорости потока 1000 л / мин. Мембранные аккумуляторы являются еще одним вариантом для жидкого низкого давления клапана. Экран (также называемый сетчатый фильтр), с большим количеством отверстий малого диаметра. Во время расширения пузыря, он закрывает отверстия.

Есть и другие типы клапанов, соединяющих выделенные аккумуляторы для конкретных приложений.

Смотрите также:

Флюгер насосы и моторы

Цель нашей компании находится в контакте с прямы поставщиков продуктов от компании и предоставить следующие услуги:

продажа:

• Поршневых насосов и моторов;

— Осевая циркуляция открытых и закрытых;

• Пластинчатые насосы и двигатели;

• Регулирующие клапаны, размер и направление потока, используемого в промышленной технологии, мобильной и морской промышленности;

• Низкоскоростные радиальные поршневые двигатели.

Технические данные о продуктах проверки технического состояния лопастных насосов и услуг обучения в области использования продуктов.

Гидравлические фильтры

Мы предлагаем:

— Фильтры высокого давления;

— Фильтры среднего давления;

— Сливные фильтры для гидравлических систем;

— Фильтры систем смазочного масла для промышленности;

— Аксессуары: указатели уровня, фильтры, показатели температуры;

— Измерители чистоты масла для гидравлики;

— Портативные станции проходят фильтрацию.

Фильтры высокого давления

— Максимальное рабочее давление 414 бар;

— Резьбовое соединение 3/4 \», 1\», 1-1/4 \»или дополнительный фланец;

— Для каждой модели, две длины корпуса фильтрующих патронов.

Фильтры среднего давления.

— Максимальное рабочее давление 40 бар;

— Резьбовое соединение G 1 \»G 1-1/4\» G 1-1/2 \»и 1-1/2 SAE фланец.

— Рабочее давление от 6 до 10 бар, потока из 130 л / мин до 2000 л / мин.

Фильтры низкого давления.

— Максимальное рабочее давление 10 бар;

— Резьбовое соединение G 1/2 \», 3/4\» G 1 \»G 1-1/4\» фланец и 2 \»и 3\» SAE;

Вклад нетканого стекла 3, 5, 10. Взятые с визуальным индикатором нагрузки загрязнения, или электронный датчик.

ПРОИЗВОДСТВО ГИДРАВЛИЧЕСКИХ РУКАВОВ ВЫСОКОГО ДАВЛЕНИЯ

Одним из основных направлений деятельности нашей компании является производство гидравлических шлангов, которые применяются во всех видах строительства и сельскохозяйственной техники. Мы также производим шланги высокого давления для всех сфер.

Производимые нами продукты будут по запросу оснащены защитной спиралью, которая предназначена для защиты от истирания.

Большой выбор шлангов и терминалов делает нас способными удовлетворить заказ практически любого клиента. В нашем магазине клиенты могут найти продукты по разным шкалам, как: метрической так и дюймовой (английской и американской резьбой).

У нас есть две машины, которые обжимают наконечники, что в свою очередь позволяет нам быстро доставлять товары. Шланги изготавливаются практически на месте.

ФИЛЬТРЫ И МАСЛА ДЛЯ СТРОИТЕЛЬНОЙ ТЕХНИКИ

Мы предлагаем большой выбор гидравлических фильтров: воздушные, масляные и топливные. Перечисленные фильтры используются в строительной техники, а также для грузовых автомобилей.

В нашем магазине клиенты также могут найти оригинальные масла для экскаваторов и экскаваторов-погрузчиков, а также масла и смазки. Для получения дополнительной информации по этому вопросу обращайтесь к нам.

Компания, основанная как технологичное предприятие, является опытным консультантом по вопросам гидравлики.

У нас работают специалисты по обслуживанию и инженеры по сбыту. Квалифицированный и опытный коллектив является гарантией высокого качества наших услуг, и хорошо укомплектованный склад обеспечивает непрерывность продаж и быстрое выполнение заказов.

На складе в наличии широкий ассортимент запасных частей для лопастных насосов, шестеренок, поршней, клапанов, вентилей, разъемов для труб, трубок, гидравлических быстроразъемных соединений, аккумуляторов, фильтров, запчастей для гидравлических агрегатов, сцепления, муфт.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Мы предоставляем услуги по техническому обслуживанию гидравлики и систем сжатого воздуха.

У нас есть специализированное оборудование для гидравлических насосов, которые проверяют параметры наших насосов и клиент получает полную документацию о результатах испытаний.

• Мы проектируем и производим новые системы с учетом пожеланий наших клиентов.

• Мы ремонтируем и обслуживание существующие установки и гидравлические системы.

• Реставрируем гидравлические компоненты, включая двигатели и поршневые насосы, гидроцилиндры.

ПРОИЗВОДСТВО

• Гидравлические шланги и промышленные шланги;

• Гидравлические цилиндры, стандартные;

• Гидравлические цилиндры, по запросу;

• Приборы питания;

• Фильтрующие установки;

ПРОДАЖА ГОТОВЫХ ПРОДУКТОВ

• Гидравлические насосы и моторы;

• Взносы в насосах и запасные части;

• Расход;

• Клапаны, коллекторы, цилиндры;

• Шаровые краны и муфты;

• Гидравлические разъемы;

• Гидравлические шланги;

• Аккумуляторы;

• Гидравлические компоненты, муфты, разъемы;

• Блоки гидравлических клапанов;

• Гидравлические фильтры;

• Гидравлические масла и охлаждающие жидкости.

Компания с более чем 25-летним профессиональным опытом с начала своей деятельности, в дополнение к обработке пневматики присоединила работу в сфере гидравлики.

Гидравлика в целом является изучением практического применения жидкости и, в частности использование их движения (потока). Это связано с механикой жидкости, что является теоретической основой.

В настоящее время наиболее важным является гидравлика, которая занимается в основном развитием и использованием гидравлических систем. Гидравлическая система представляет собой набор взаимосвязанных частей, функции которых заключаются в передаче власти или управление через гидравлические жидкости под давлением в закрытой системе. Работа гидравлической системы основана на принудительном и контролируемом потоке гидравлической жидкости, которая делает работу. Поток текучей среды принудительно с помощью насоса в данном описании, и энергия, полученная гидравлическим цилиндром (или гидравлическими цилиндрами — изменение энергии потока жидкости или прямолинейного движения, гидравлические двигатели, изменение энергии потока жидкости в вращательном движение).

Основная часть большинства гидравлических систем включают в себя:

• Бак гидравлической жидкости;

• Гидронасос;

• Фильтры;

• Клапан регулирует поток гидравлической жидкости к гидравлическому двигателю;

• Гидромотор;

• Клапан регулирует поток гидравлической жидкости к гидравлическому цилиндру;

• Клапан;

• Гидроцилиндр.

Гидравлические системы являются очень важным источником передачи энергии среди других. Например, в современных самолетах (тормоза, вентилируемые шасси), автомобилях (руль, самосвалы) и в строительстве и эксплуатации различных видов машин и оборудования. Простейшим примером использования гидравлической системы может быть гидравлический пресс.

Гидравлический пресс использует закон Паскаля. Применение силы в небольшом поршне (насос, расположенный в небольшом цилиндре), передаваемой с большим давлением в цилиндре, который умножает приложенную силу. Умноженная сила равна отношением большой площади поршня — так называемый рабочий поршень к поверхности малого поршня — насоса.

Гидравлические системы привода позволяют получить следующую форму движения:

а) линейное движение

б) вращение

в) колебание.

Особенности гидравлических систем:

Положительные характеристики:

1) Легкие и малогабаритные элементы, которые могут привносить значительные силы;

2) Быстрые, точные и бесступенчатые двигатели скорости и привода;

3) Простая защита от сброса давления перегрузки клапанов.

Отрицательные характеристики:

1) Вязкость гидравлического масла зависит от температуры;

2) Если произойдет утечка масла, потеряется мощность;

3) Потери, связанные с потоком изменением тепла;

4) Тенденция к вибрации шума.

Гидравлические системы с подходящим электронным управлением является важной частью мехатронной системы, и является незаменимым в случае затраты больших усилий.

Домкрат гидравлический барабанный

Изготовлен из сварной стали, с защитным покрытием: рама полностью съемная для уменьшения габаритов при транспортировке. Каждый барабанный домкрат снабжен опорой с неподвижными клиньями для деревянных барабанов кондуктора и одной механической дисковой тормозной системой для управления барабаном при размотке кондуктора.

Удобно, когда вы можете найти все известные решения по прокладке кабеля в одном магазине. Наш магазин также является заводом-изготовителем продукции.

Домкрат кабельный гидравлический применяют для подъема и размотки мощных, тяжелых кабельных барабанов с нагрузкой до 100 кН или 10 тонн.

Это профессиональный, надежный и безопасный инструмент для прокладки кабеля.

Не требуется большая физическая сила для подъема барабана ввиду того, что гидравлические домкраты берут на себя всю нагрузку по подниманию и опусканию катушки с кабелем.

Имеет ряд положений для фиксации.

Домкрат кабельный гидравлический — это надежный и качественный домкрат.

В комплект кабельного домкрата входит — две стойки. Минимальная партия для заказа 1 комплект.

Оборудован колесами (по 2 штуки) на каждую из стоек, что обеспечивает его легкое передвижение.

Максимальная нагрузка домкрата на изделие — 10 тонн или 100 кН.

Максимальный диаметр катушки с кабелем — 3200 мм (32).

Домкрат кабельный гидравлический может быть адаптирован под требования заказчика.

Домкрат кабельный с гидравлическим принципом работы является самым совершенным решением на сегодняшний день.

Возможно укомплектование кабельного гидравлического домкрата механическим или гидравлическим тормозом *опция

Гидравлический кабельный домкрат упаковывается в деревянные ящики перед отправкой.

Цена и стоимость гидравлического кабельного домкрата зависит от его модели, комплектации, опций.

Цену и стоимость домкрата Вы сможете узнать у наших менеджеров.

После первого этапа подготовки траншеи переходят, непосредственно, ко второму этапу,- к укладке кабеля. Обычно прокладка кабеля осуществляется с кабельных барабанов, которые помещены на специализированную технику (устройства для размотки кабеля, кабельные стенды, гидравлические и механические кабельные домкраты). Она в свою очередь должны быть оборудована козлами-домкратами. Есть два варианта укладки кабеля: либо прямиком в траншею, либо сначала вдоль вырытого, по бровке, и, только после этого, в траншею.

Последний этап прокладки кабеля – закапывание траншеи. После осуществления укладки кабеля траншею засыпают, но сначала все кабели, трубы и прочее оборудование фиксируют на рабочих чертежах, где указывают так же расстояния для постоянной ориентировки.

Гидравлические кабельные домкраты являются объектами многоразового использования.

Гидравлические кабельные домкраты надежны и долговечны в работе. Домкраты кабельные легко транспортируются в кузове грузового автомобиля, при желании их можно транспортировать в транспорте типа «каблук».

Домкраты кабельные не боятся открытого воздуха, а качественная покраска домкратов таже защитит их от внешнего воздействия на длительный срок.

Сам же процесс засыпки проделывают либо вручную, либо с помощью специальных машин, будь то траншеезасыпальщик или обычный бульдозер. Иногда кабель, перед закапыванием, покрывают кирпичом, с целью защиты от разного рода повреждений, в частности механических.

Те кабели, укладка которых была осуществлена в зонах вечной мерзлоты, зачастую могут быть подвержены пучению, трещинам, оползням и многим другим явлениям на фоне мерзлоты. Обычно в таких районах прокладывают кабели с деятельным слоем, он отвечает за оттаивание в летнее время и замерзание зимой. Все остальное заранее описывается в проекте. Но чаще всего, для защиты кабельных линий от подобного рода мерзлотно-грунтовых явлений, используют кабель с круглопроволочной броней. И конечно, так же имеет место обваловка трассы, осуществляемая насыпкой грунта слоем, определенной толщины.

Вы можете также заказать гидравлический кабельный домкрат индивидуального исполнения под различные несущие нагрузки (3-5-10-15-25-40 тонн).

Мы разработали как линейку грузоподъемных домкратов для кабельных катушек с кабелем и проводом с ручным приводом, так и электро-гидравлические подъемные системы в соответствии с требованиями клиентов.

Артикул: ДомкратГБ

Стальной канат высокого сопротивления

Артикул: КанатСтальной

Трос (стальной, заплетенный, нескручивающийся, гибкий, однороден по длине по усилию, эффективен) обладает различными параметрами и имеет различные модификации и характеристики, диаметр, усилие на разрыв.

На первый взгляд канат — довольно простой вид крепежа, служащий для подъема и удержания грузов и конструкций. Просто веревка из металла? Несмотря на кажущуюся простоту, канат — это довольно сложный механизм. Как машины состоят из множества деталей, взаимодействующих между собой, так и трос состоит из множества переплетенных между собой металлических нитей. Эти нити свиты в отдельные пряди и спирально переплетены вокруг сердечника. Они не просто создают жесткую конструкцию, но делают канат гибким и долговечным.

Его конструкция напоминает устройство подшипников: тот же принцип минимального трения подвижных частей. Сердечник в центре каната служит для поддержания структурной целостности, и, в случае использования сердечника из органических материалов, является своего рода масленкой. При сгибании каната происходит смазывание всех нитей каната.

Такая структура придает канату:

Прочность
Гибкость
Устойчивость к истиранию
Устойчивость к раздавливанию
Сопротивление усталостному разрушению
Коррозионную стойкость
Сопротивление вращению

Конструкционное растяжение стального каната — это свойство каната удлиняться при нагрузке из-за упругой деформации металла. При первом натяжении пряди и проволоки каната вытягиваются и располагаются оптимально вокруг сердечника и относительно друг друга.
Это явление связано с физическими свойствами металла, в частности его эластичностью. При нагрузке каната, между атомами и молекулами металла происходит сжатие и растяжение, вызывая временное удлинение каната. Как только нагрузка прекращается, канат возвращается к своей исходной длине из-за восстановления межатомных связей.

Удлинение каната вследствие конструкционного растяжения может составлять до одного процента от общей длины изделия. Это учитывается при проектировании и использовании канатов в различных отраслях, где точность и стабильность длины критически важны.
Для предотвращения конструкционного растяжения канаты могут быть предварительно вытянуты на заводе по требованию заказчика. Это позволяет уменьшить или минимизировать последующее удлинение каната при его эксплуатации.

Синтетическая тянущая/натягивающая веревка

Артикул: СинтетическаяВеревка

Преимущества синтетической веревки:

Высокая прочность, Легкий, Низкое растяжение, Высокая гибкость без крутящего момента.

размеры: 6% дюймов (2–168 мм). Это гибкая 12-прядная одинарная коса, не требующая крутящего момента. максимальное соотношение прочности к весу и размер к размеру прочны, как сталь, но при этом плавают. Изготовленный из высокомодульного полиэтилена, легко сращивается и проверяется: он является превосходной заменой стального каната с чрезвычайно низким растяжением и превосходной устойчивостью к усталости при изгибе и износу.Размеры с точностью до 2% дюймов (от 5 до 60 мм). Это 12-прядная полиэфирная одинарная оплетка, обеспечивающая высокую прочность. С низким растяжением и превосходной стойкостью к истиранию. Он имеет покрытие, обеспечивающее увеличенный срок службы, устойчивость к зацепам и повышенную устойчивость. простота сращивания. Это жизнеспособная альтернатива использованию двойной косы. Основными факторами являются простота сращивания на месте и экономичность. Размеры без покрытия % в 1% дюймов (6–30 мм), имеет высокопрочный сердечник с покрытием, создающимпрочная веревка, служащая для защиты ядра силового элемента. Этот канат из смеси HMPE/полиэстера имеет чрезвычайно низкое удлинение и являетсяпрочная и легкая альтернатива тросу. Также доступен с покрытием. Без покрытия, размеры 5 дюймов (6–120 мм), прочная полиэфирная веревка с двойной оплеткой, обладающая высокой прочностью, низкой растяжимостью и превосходной устойчивостью к износу. Также доступен с покрытием.

Лидер-трос синтетический Синтетический диэлектрический лидер-трос для протяжки кабеля диаметрами 7, 10, 12 и 14-20 мм с разрывной нагрузкой 12-34 кН в бухтах по 1000 метров (1 км). Надежные, очень легкие, износостойкие, водоустойчивые, прочные и проверенные лидер-тросы. Малое удлинение, малое линейное растяжение, высокие механические свойства.Низкое растяжение, нескручивание. Высокое натяжение. Куски (как правило, 1000м) могут быть сращены в более длинные. Легко соединяется соединителями, либо вертлюгами-компенсаторами вращения. Как правило, трос берется с усилием на разрыв, в два раза большим, чем усилие тяжения. Допускается применять и стальной плетеный нераскручивающийся канат. Оптический кабель и «трос – лидер» соединяются между собой с применением специальных монтажных креплений (монтажных чулок), которые одеваются на их концевые участки. В процессе раскатки между «трос – лидером» и оптическим кабелем уста вливается вертлюг, который предотвращает скручивание монтажной линии. Также на концевые участки кабеля крепят два балансира. Первый располагают на расстоянии 4,0 метра от места крепления кабеля с «трос – лидером», а второй на расстоянии 4,0 метра от первого. Высокое качество нашей продукции — вся линейка синтетических тросов для прокладки кабеля была специально разработана нашими специалистами, были проведены все испытания, качество гарантировано. Трос для прокладки кабеля должен обладать специальными характеристиками, т.к. условия протяжки кабеля диктуют ряд правил: трос для протяжки кабеля не должен удлиняться, не должен скручиваться, должен быть прочным. Усилие на разрыв троса для прокладки кабеля выбирается как два усилия протяжки кабеля. Мы очень щепетильно относимся к качеству выпускаемых нами синтетических тросов для прокладки кабеля и работаем на высокотехнологичном оборудовании для производства синтетических лидер-тросов для протяжки кабеля, а также используем только проверенных поставщиков высококачественного сырья. Лидер-трос для прокладки кабеля- данный синтетический трос для протяжки кабеля применяют для прокладки волоконно-оптических сетей. Наша компания сотрудничает напрямую с производителями сырья по всему миру, изготавливаем наши тросы для прокладки кабеля на собственном производстве, что дает нам возможность избавиться от лишних издержек. Хранится лидер-трос на нашем складе в г. Москве

Синтетический трос с латексным или полиуретановым покрытием диаметром 6-8-14 мм и разрывной нагрузкой не менее 800 кг. По требованию заказчика лидер-трос может быть усилен кевларовыми нитями.

Тросы и канаты за счет специальной конструкции имеют высокую механическую прочность, невысокий коэффициент растяжения и низкий коэффициент кручения.

Лидер-трос применяется для подвешивания волоконно-оптического кабеля (ВОК) и представляет собой плетеный канал с прямолинейным сердечником. Материал каната — полиамид, полиэфир или полипропилен. Канат пропитывается двухкомпонентным полиуретаном (допускается пропитка латексом). Все материалы, используемые в производстве лидер-троса, и сам лидер-трос являются диэлектриками. Мы применяем полиуретан, полипропилен, полиэфир, полиамид, латекс и другие синтетиеские материалы для производста и продажи тросов и канатов.

Наш трос хорошо зарекомендовал себя, прошел все необходимые испытания и огромное количество километров протяжки и был специально разработан для проведения работ по протяжке кабеля и провода.

Как выбирается усилие?
Вы знаете параметры кабеля-провода, который будет прокладываться, знаете его усилие на разрыв, знаете тяговое усилие.

Различают два вида усилия — усилие на разрыв и тяговое усилие.

Таким образом, усилие на разрыв троса должно быть в 2-3 раза выше, чем тяговое усилие при ведении работ по монтажу.

Ролик для грозотроса

Изготовлены из оцинкованной стали и установлены на шарикоподшипниках; рамы роликов изготовлены из оцинкованной стали. Артикул: РоликГрозотрос

Диаметр ролика 230 мм

Ролик произведен из стали, оцинкованной, установлен на шарикоподшипниках.

Возможны различные варианты крепления и исполнения ролика.

Одинарные ролики применяются при монтаже воздушных линий электропередач.

Установлены на герметичных шарикоподшипниках.

Специально спроектированы для монтажа оптоволоконного троса грозозащиты ОКГТ.

Метод раскатки ВЛ с применением роликов для грозотроса, раскаточных роликов

Если провод ВЛ не изолирован, тогда его привозят на объект в катушках (барабанах) из дерева. Катушки ставят в специальную тачку, затем провод раскатывают посредством тракторов, кабельных транспортеров, трейлеров, либо другой спецтехникой.

Раскатка канатов по земле, как было уже упомянуто, производится телегами, или тачками, но некоторые опоры иногда не дают использовать этот метод раскатки, здесь следует пользоваться стационарными агрегатами. При раскатке проводов, необходимо осуществлять незамедлительный подъём канатов на вышки. При раскатывании провода, нужно исключить скрепление их со стальной траверсой и крючьями. Для процесса раскатки кабеля подойдёт плюсовая температура воздуха, иначе задача усложняется.

Если на проводе имеется дефект, то процесс раскатки поможет это выявить и отметить. Перед тем как совершить монтаж проводов, ведется наладка самих проводов (если она требуется).

Здесь учитывается ряд нюансов:

Если повив из алюминия пострадал не более чем18 %, поможет накладка проволочного бандажа;
При 34-процентном повреждении, наладка будет производиться при помощи специального зажима;
При 34-процентном (и более) повреждении — меняют повреждённый отрезок на новый провод.

Провод ВЛ с ПИ устанавливают у опор в раскатных роликах, которые заблаговременно скрепляют с ГИ (гирлянда изолятора).

После, провода (ГИ, раскатные ролики) поднимаются на опору. Ведётся и подъём троса, сопряженный с роликами. Раскатка ведётся далее. Перед тем как установить провода ВЛ на штыревые изоляторы, происходит непосредственная раскатка провода по земле при помощи роликов, прикреплённых к траверсе. Некоторые организации используют специальное устройство для прокладывания провода ВЛ между опорами (10 кВ). Для угловых опор используется устройство, состоящее из раскаточных роликов с упором и рычагом в основании. В другом случае, устройство выглядит иначе – состоит из трубки и струбцины (главные элементы). И каждый вид раскаточного устройства имеет свой способ использования, что указано в ППР.

Для раскатки провода на сложных трассах: ж/д, шоссе, ну и в местах, где ВЛ пересекаются, необходимо возведение деревянных рогаток, либо между опорами натягивается трос. Провода и канаты в местах условной близости с инженерными конструкциями нужно монтировать, не отходя от нормативов ( Правил охраны электросетей от 1 кВ). Провод, раскатанный через проезжую часть, поднимают над автомобильной трассой, чтобы избежать нарушения целостности ВЛ.

Если имеется большое число переходов ВЛ, тогда необходимо использование инвентарного телескопического устройства, потому как переходы более всего подвержены риску повреждения. Устройство состоит из труб (из металла разных диаметров), эти трубы имеют отверстия для болтов, при помощи возможности такого соединения, высота телескопического устройства может меняться.

В местах установки ВЛ, использование ТУ (телескопическое устройство) происходит так: устройство выдвигается на необходимое расстояние, затем производится скрепление частей ТУ при помощи болтов. Потом устройство устанавливается в готовом котловане (цилиндрическом) посредством крана. Глубина крана колеблется от 2, 6 до 3 м. В конце работ происходит разборка труб, которые собираются снова, уже на следующем переходе.

Скрепление провода и каната

Провод из алюминия и сталеалюминия, монтируемые в зажим из стали поддерживающего и натяжного характера подразумевают защиту накладкой из алюминия. Для проводов медных, подходят прокладки из того же металла. Если провода находятся на штыревом изоляторе, то их крепёж выполняется проволочной вязкой, которая повторяет состав провода.

Когда выполняется вязка – вязальная проволока не должна огибать провод. Ответвление провода ВЛ (1 кВ) оснащены анкерным креплением. В пролётах (1 кВ) выполняется только одно соединение каждого провода. Привязка провода к изолятору должна проводиться аккуратно, чтобы избежать повреждения проводов рабочим инструментом. Лучше крепить провода на штыревом изоляторе – это надёжный метод, который придаёт долговечности линии ВЛ. При алюминиевой и сталеалюминиевой вязке ВЛ (от 6 до 10 кВ) провод от трения о стенки изолятора следует защитить при помощи проволочной подмотки.

Вязка начинается с середины проволоки, правую сторону которой закрепляют в несколько витков (а именно — 3) на поверхности провода. После ведётся закрепление по левую сторону. На гирлянде ПИ провод закрепляется в местах зажимов.

Касаемо анкерной опоры, то линии проводов крепятся на них натяжными гирляндами и с помощью зажимов. При возможности провод не перерезается перед установкой. Монтируя сразу две ПИ, расстояние натяжных зажимов должно быть равно размеру петлевой длины. Зажимы клинового типа устанавливают:

Проводится изъятие клина, либо шпильки;
В зажим вкладывается провод;
Затем ведется вставление клина, а молоток закрепляет провод;
В конце крепёж цепляют за ПИ, а шпилька, шплинт и шайба вставляются обратно.

Чтобы защитить повив (алюминиевого и сталеалюминиевого провода) снаружи, нужно произвести обвитие провода при помощи ленты из алюминия (толщина ленты – 1 мм). Подходит для обвития и проволока из алюминия. Если провод на штыревом изоляторе, то он переходит и укрепляется с раскаточного ролика прямо на шейке изолятора. Если изолятор подвесной ведётся укрепление провода в зажиме.

Когда провод оказывается в зажиме, перейдя туда из ролика для раскатки, то данность означает, что в работе участвовала телескопическая вышка. Учитывая это, провода поднимаются на опору только на время. Работа по подтягиванию ведётся тросом с перекидыванием последнего через блок. Зажимами ведётся закрепление тросов на опоре.

Одинарный ролик

Блок-колеса изготовлены из алюминиевого сплава и установлены на шарикоподшипниках: канавка облицована неопреновым кольцом или износостойкими сменными нейлатронными или алюминиевыми секторами. Каркас изготовлен из оцинкованной стали. Блоки могут поставляться с тремя типами соединений: фиксированными, поворотными или с крюком, снабженным предохранителем. Артикул: Ролик1

Одинарный ролик произведен из стали, покрыт специальным обрезиненным-полиуретановым покрытием, смонтирован на шарикоподшипниках, оцинкован, возможны различные варианты крепления: фиксированное, вращающееся, с крюком.

Вес 12 кг

Диаметр 350 мм

Стальной шкив на шарикоподшипниках.

По запросу могут быть изготовлены ролики с другими размерами.

Одинарные ролики применяются при монтаже воздушных линий электропередач.

Установлены на герметичных шарикоподшипниках.

Специально спроектированы для монтажа оптоволоконного троса грозозащиты ОКГТ.

Ролткт кабельные применяются для подвеса кабеля по опорам.

Монтаж ВОК методом подвеса на опорах с применением раскатных (раскаточных) монтажных кабельных роликов

Достойной и недорогой альтернативой прокладке кабелей оптических непосредственно в грунт является метод монтажа кабельной сети передачи данных подвесом на опорах. В качестве опор можно использовать стоечные опоры на крышах зданий или сооружений, столбы линий электропередач (в том числе, высоковольтных), опоры сетей железных дорог, опоры мостов и проч. Подобным образом можно монтировать участки ВОЛС как протяженные, так и непротяженные (короткие). Требования к опорным сооружениям при этом остаются такими же, как и при монтаже обычных электрических кабелей.

При организации протяжки кабеля методом подвешивания на опорах необходимо учитывать следующие его характеристики:

прочность ВОК на растяжение и усилие.
максимальную длину пролета.
допустимую механическую нагрузку.
стрелу провеса ВОК.
допустимые предельные колебания температуры.
способ натяжения ВОК.
особенности конструкции опорных сооружений.
конструкцию крепления ВОК к тросу.
степень защищенности проложенного ВОК от грызунов.

10.наличие заземления на трассе.

11.величины натяжения ВОК.

12.способа выравнивания стрел провеса ВОК.

13.колебания и натяжения ВОК.

Несущий трос для оптического кабеля может быть как встроенным, так и отдельным. Трос обязательно должен обеспечивать миним. радиус изгиба кабеля и ограничение прилагаемой нагрузки.

На данный момент технология организации ВОЛС методом подвеса кабеля ВО на контактных опорах находит свое широкое применение. Простор для используемых для этой цели объектов широк. Это могут быть опоры линий электропередач (в том числе, высоковольтных, ЛЭП), опоры городских электрохозяйств, опоры контактных сетей железнодорожной магистрали и проч.

Протяжка кабелей ВО методом подвеса на контактных опорах имеет массу значительных преимуществ в сравнении с прокладкой ВОК прямо в грунт или по каналам КК (кабельной канализации). Особенно можно выделить след-ие преимущества:

1. отсутствует необходимость отведения земель для прокладки траншей и строительства каналов КК.

2. отсутствует необходимость в получении согласований работ с частными владельцами участков и государственными компаниями, обслуживающими организациями и т.д.

3. значительно сокращаются сроки строительства ВОЛС.

4. значительно сокращается риск повреждений кабеля ВО на участках сети, залегающих в пределах промышленных зон или зон капитальной городской застройки.

5. значительно сокращаются капитальные и эксплуатационные затраты на строительство ВОЛС.

Монтирование кабеля методом подвешивания на опорах можно осуществлять следующими ключевыми методами:

1. подвес на опоры ВОК со встроенным тросом.

2. подвес на опоры самонесущего ВОК.

3. подвес на опоры ВОК методом навива на фазные провода.

4. подвес на опоры ВОК с креплением к внешним элементам сети.

5. подвес ВОК, встроенного непосредственно в грозовой трос.

У каждого из указанных методов имеются свои функциональные особенности, которые надо учитывать при выборе и последующем осуществлении. Выбор метода зависит от возможностей прокладки, наличия на территории прокладки кабельной трассы указанных объектов, требований проекта сети связи (ВОЛС).

При применении технологии подвеса ВОК методом навива (навивки) на грозотрос или фазный провод прибегают к помощи спец.оборудования – навивочной машины. Машина обеспечивает хорошую скорость навива и высокое качество проведения работ.

Для работ по инсталляции ВОК методом подвешивания на опорах должны допускаться только те рабочие, которые имеют соответствующую квалификацию, прошли обучение, имеют допуск к высокому напряжению. Весь фронт работ по прокладке ВОЛС на опорах необходимо проводить по строгому предварительному согласованию с владельцами опор (электросетей, зданий, ж\д) или обслуживающими организациями. При выполнении работ присутствие представителя обслуживающей организации на объекте обязательно.

Тройной ролик

Артикул: Ролик3

Четырехколесный ролик

Артикул: Ролик4

Шестиколесный ролик

Артикул: Ролик6

Два или три связанных блока подходят для натягивания пилотного троса на вертолете. Пилотный трос автоматически позиционируется в (центральном) колесе. Специальные направляющие обеспечивают правильное положение каната во время натягивания. Колеса изготовлены из алюминиевого сплава и установлены на шарикоподшипниках; боковые имеют канавку, облицованную неопреновым кольцом, центральная имеет канавку из износостойкого взаимозаменяемого материала. нилатронные сектора. Каркас изготовлен из оцинкованной стали.

Четыре связанных блока подходят для натягивания пилотного троса на вертолете. Пилотный трос автоматически позиционируется в (центральном) колесе. Специальные направляющие обеспечивают правильное положение каната во время натягивания. Колеса изготовлены из алюминиевого сплава на шарикоподшипниках, боковые имеют канавку, облицованную неопреновым кольцом, центральная имеет канавку, выполненную из износостойких взаимозаменяемых секторов нейлатрона. Каркас изготовлен из оцинкованной стали. Блоки поставляются с фиксированным соединением.

Блоки с шестью колесами. Колеса изготовлены изалюминиевый сплав. Боковые установлены на шарикоподшипниках с канавкой, облицованной неопреновым кольцом. Центральный один, установлен на двухрядных шарикоподшипниках с канавками из износостойких сменных нейлатронных секторов. Каркас изготовлен из оцинкованной стали. Блоки поставляются с фиксированным соединением.

Кабельные ролики могут задействоваться в практике прокладывания сетей как в одиночку, так и блоками. Блоки на сегодняшний день выпускаются напрямую производителями. Основная функция блока роликов такая же, что и у единичных изделий, обеспечивать снижение трения и влияния тяг. усилия на кабель. Блок регулирует изгиб кабеля, не позволяя ему повреждаться. В результате растет качество протяжки линии, повышается производительность труда. В конструкции блока также отсутствуют углы, кот. могут повреждать ОК, потому их использование представляется наиболее выгодным и эргономичным.

Среди особенностей блока роликов можно выделить:

— блок размещается на крепком основании, кот. имеет отверстия для болтового крепления. Это дает возможность быстро инсталлировать блок, а также быстро его снимать. Это ускоряет работу монтажников;

— ролики, составляющие блок, могут вращаться независимо друг от друга. В результате можно направлять индивидуально каждый кабель в нужную сторону;

— блок снабжен стальными подшипниками высокой точности. Они имеют небольшое трение, долговечны, надежны в использовании.

Блок кабельных роликов угловой

Для удобства обеспечения работ на линии протяжки СКС производителями на сегодняшний день предлагаются блоки роликов, кот. берут на себя практически те же функции, что и обычные ролики, но являются более производительными и удобными в применении. Блок кабельных роликов угловой предназначается к использованию при монтировании кабельных сетей с обилием криволинейных отрезков, переходов. Блок берет на себя обеспечение ровного хода кабеля, снижение сил трения, ведение кабеля в строго заданном направлении. При повороте для кабеля регулируется рад. изгиба. Это особенно важно, поскольку известно, что укладывание кабелей оптического и электрического профиля должно вестись со строгим соблюдением допускаемого рад. изгиба. В противном случае велик риск повреждений кабеля, кот. могут стать необратимыми. Использование блока роликов повышает безопасность прокладки, позволяет избежать ненужных работ, кот. могут возникнуть при повреждениях.

Блок кабельных роликов угловой имеет небольшой вес, прочную конструкцию, ряд дополнительных преимуществ. Его достаточно легко транспортировать. Он обладает высокой надежностью в работе и долговечностью.

Практика сооружения кабельных сетей разного значения предполагает участие различного рода механизмов, машин, оборудования. Технические средства, находящиеся в оснащении у подрядчика, могут быть как общеприменимыми (которые используются помимо КИ в разных других видах строительства) – бульдозеры, трактора, грузовые машины, краны, так и индивидуальными (присущими только этой отрасли) – кабельные транспортеры, ролики, кабелепрокладчики и проч. Среди индивидуальных механизмов, которые довольно часто используются при формировании сетей, можно выделить кабельные ролики.

Кабельные ролики – это особый подвид механизмов, который выполняет вспомогательные функции. Они служат для облегчения и улучшения протягивания кабелей по траншеям и каналам во время застройки КС.

Современные производители предлагают большой выбор серийных моделей кабельных роликов с совершенно разными конструктивными особенностями. Ролик ведет кабель по заданному направлению, формирует маршрут прокладки, предохраняет кабель от заломов, мех. повреждений и проч.

Доказано, что задействие кабельн. роликов при прокладывании положительно сказывается на работе кабеля в целом. Он дольше служит, реже нуждается в ремонте, монтаж получается более качественным и безопасным для кабеля.

Стоимость каб. роликов зависит от их конфигурации, назначения и страны изготовления. Наша компания предлагает кабельные ролики, а также прочее оборудование для прокладывания кабельных сетей, изготовленное по всем мировым стандартам. Цены у нас сравнительно более низкие, нежели у других поставщиков, за счет собственного налаженного производства. Мы будем всегда рады новым клиентам и поможем подобрать именно тот агрегат, который будет верой и правдой служить Вашему бизнесу долгие годы!

Среди видов кабельных роликов различают:

— линейные ролики для прокладки кабеля – служит в основном для обеспечения протягивания проводов большого d (толстых) по траншеям. Может использоваться на прямолинейных трассовых отрезках. Обладает хорошей защищаемостью кабеля от повреждений механического свойства, а также способствует снижению усилия тяжения в кабелях, предотвращая их разрывы, повреждения оболочки, изоляции, растягивание токоведущих жил;

— прямые кабельные ролики – наиболее употребительный и распространенный тип роликов. Могут задействоваться в прокладывании длинных трассовых промежутков. Изготовляются подобные ролики их стали с покрытием из Zn (оцинкованной). В конструкции имеются подшипники, выполняющие защитную функцию. Могут выполняться в разных вариациях. Также отличаются внутри типа по габаритам. Обладают небольшим весом (что удобно при их транспортировании и переносе), однако, могут принимать на себя значительные нагрузки;

— угловые кабельные ролики – специализированный тип роликов. Также изготовляются преимущественно из стали с Zn покрытием. В следствие чего, обладают высокой прочностью, надежностью, небольшим весом. Его основное предназначение – обеспечение прокладывания кабелей по угловым фиксаторам, по углам траншей, в переходах. Можно инсталлировать такие ролики на поверхностях каб. колодцев, люков при прокладывании кабелей по подземным каналам. Задействие ролика исключает трение кабеля о стенки колодцев, что положительно сказывается на его целостности и качестве монтирования. Сами по себе ролики также создают минимальное трение. По весу они несколько отличаются в большую сторону от роликов линейных. Допускаемые нагрузки на них до 0,25 т.

Кабельные ролики для протяжки кабеля могут эффективно использоваться как для монтирования сетей под землей (в каналах, блоках, канализациях), так и при наземной прокладке. Функционал роликов велик, а современные технологии позволяют минимизировать все нежелательные явления и улучшать качество строительства и производительность работ. При задействии роликов проложенная сеть работает с гораздо большей отдачей и реже нуждается в ремонте. Это происходит от того, что еще на этапе монтажа минимизируется вред, причиняемый кабелю. Как известно, кабельная конструкция по-прежнему довольно хрупкая и любые (даже случайные) неверные действия могут вызвать микроповреждения, которые не заметны на первый взгляд, однако, могут проявиться уже после запуска сети в эксплуатацию. Использование кабельных роликов и других специализированных кабельных механизмов способствует недопущению подобных явлений. Участие роликов в монтировании сетей также относится к методикам механизации и индустриализации процессов кабельной индустрии.

Ролик кабельный раскатоный двойной

Артикул: РаскаточныйРоликТандем

Специальные тандемные блоки, состоящие из стальной оцинкованной траверсы, соединяющей два стандартных блока. Два шатуна обеспечивают устойчивость и контроль положения колес. Тандемное решение увеличивает разрывную нагрузку, распределяющую силы на оба блока. Блоки можно отсоединить и использовать как стандартную модель. Колеса. сектора и ярмо полностью взаимозаменяемы со стандартной моделью. Заземляющий провод в комплект не входят.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА

Легкий вес, простота в обращении и размеры: Вертикальный размер. Меньше половины высоты стандартного шкива. Их компактная конструкция обеспечивает удобство обращения и предотвращает повреждения при транспортировке. Без ограничения диаметра: двойная поворотная рама позволяет ему перемещаться по геометрической линии, приспосабливаясь в горизонтальное положение. Специальные сектора: Изготовлено из износостойкого материала, протестировано. Доступны канавка 68 мм и канавка 95 мм для стандартного шкива. Изголовья, вертлюги, тросы, крышки и все другое оборудование, используемое для стандартных шкивов.

Ролики кабельные защитные

Ролики для укладки кабеля защищены от попадания грязи и пыли и легко вращаются благодаря закрытым шарикоподшипникам. Прочная стальная рама. Окраска специальной нестираемой краской. Ролики кабельные траншейные линейные и угловые, радиальные, поворотные для прокладки и протяжки кабеля и труб, для установки на распорку и в лотках. Ролики кабельные на сходе с барабана. Ролики кабельные на край люка. Рамные кабельные ролики. Любые ролики. Направляющие и вводные кабельные ролики и муфты, рольганги. Роликовые угловые блоки. Линейные кабельные ролики для укладки оптико-волоконных кабелей и ПЭ труб, угловые, поперечные, промежуточные, противоподнимающие раскаточные кабельные ролики устанавливают до монтажных работ и раскатки кабеля. Оборудование и устройства для ввода кабеля, для кабельных колодцев и снятия крышек. Чтобы осуществить в помещении монтаж кабелей, применяются определенные технологии, о которых нужно знать. Подробно рассматривается этот вопрос в одной из представленных статей. • Структура оптического волоконного кабеля, который применяется в этих случаях более легкая и гибкая, трасса по длине небольшая. Благодаря этому монтаж не представляется сложным. • Каким способом прокладывается оптоволокно, напрямую зависит от вида помещения. Если помещение производственное, то прокладывание оптоволоконного кабеля происходит открытым способом. Если помещение офисное, жилое прокладка кабеля ведется скрытым способом. Можно осуществлять прокладывание оптоволоконного кабеля в помещениях, где сделан недешевый ремонт – внутри полых стен – не причиняя вреда ремонту. • Если помещение такого типа, как узел связи или центр обработки информации или же производственное помещение, то прокладывание оптоволоконного кабеля происходит с применением кабельных лестниц, кабелеростов и направляющих. Кабеля могут крепиться к потолку специализированными крюками или же подвесами. • Когда прокладывается кабель внутри здания с помощью кабельных лотков и направляющих, то применяются специализированные устройства для работы с кабелем. • Кабельный ролик помещается в лоток так, чтобы корпус роликов оказался под лотком, а сами ролики были внутри него. Ролик по ширине регулируется в зависимости от диаметра лотка. Эти ролики размещаются на протяжении всей длины лотка через равные промежутки. Есть также ролики, при помощи которых можно осуществить поворот кабельной трассы горизонтально или вертикально, соблюдая при этом допустимый радиус изгиба оптоволоконных кабелей в процессе прокладывания их внутри зданий. • На протяжении всего кабельного отрезка, где монтируется кабель, монтажный трос укладывается в лоток на ролики. К тросу прикрепляются кабеля кабельными чулками. • Кабельные катушки (барабаны) необходимо помещать на предназначенные для этого конструкции, позволяющие разматывать и транспортировать кабельные барабаны. Это предотвращает перекручивание кабеля и снижает силу его сматывания с катушки, а это гарантирует качественное прокладывание оптоволоконных сетей в зданиях. • Группа оптоволоконных кабелей укладывается вдоль кабельных лотков. Это проделывается с применением кабельной лебедки: электрической, бензиновой или ручной. Таким образом, можно укладывать как группу кабелей, так и одиночный кабель. • Когда монтаж закончен, ролики разбираются, а кабеля оказываются на основании лотка. • Также осуществляется монтаж кабелей по крюкам. Отличается только название и тип кабельных роликов. • Иногда одиночные линии располагаются прямо на стенах, закрепляются с помощью клея, можно степлера или хомутов (стяжек). •Когда необходимо создать кабельную инфраструктуру помещений для жилья и работы, тогда кабеля монтируются за фальш-потолками, внутри фальшполов и стен, в кабельной канализации. Тогда, от способа организации кабельных линий зависит организация кабельных каналов. Выбираются способы прокладывания кабелей ВОЛС. • Одно из простых устройств для сборки кабелей в кабельных каналах при прокладывании ВОЛС в помещениях — это УЗК. Это достаточно простое и известное устройство. Именуют его по-разному: устройство закладки кабеля, устройство заготовки каналов, стеклопруток, протяжка, стрела и т.д. С помощью такого устройства кабель протягивается вдоль вертикального и горизонтального кабельного канала, за подвесными потолками и фальшполами.Полная линейка кабельных роликов, проверенная временем.

Кабельные ролики:

Обзор кабельных роликов для протяжки кабеля

Ролики монтажные кабельные

КР выполняют ведущие функции по раскатыванию ОК в ходе монтирования КС. Они также способны предохранять кабеля от повреждений в результате трения о поверхности каналов, грунта, кромки колодца и проч.

На сегодняшний день изготовители предлагают массу вариантов КР для разных случаев. Выбор следует делать, руководствуясь индивидуальными требованиями к КС, особенностями конструкции ролика и проч.

Рассмотрим ряд конструкций и моделей роликов, кот. широко применяются в практике устройства КС.

КР линейный монтажный модели РК 150.ПРЯМОЙ

Нужен для раскатывания и протягивания ОК, кот. имеют d 1,5 см. Могут использоваться на любых линиях, кот. организуются путем подз. монтажа в грунтовом полотне по траншеям или каналам. Инсталлируется по прямым отрезкам трасс.

КР линейный монтажный модели 80.ПРЯМОЙ

Используется при протягивании КС в траншеях и каналах. Способен работать с ОК d 0,74 см. Отличается прочностью и мобильностью. Инсталлируется на прямых участках. Линейный.

КР монтажный выпускающий модели Ролик.Выпускающий.700

Выполняет распределяющие и направляющие функции. Может задейстоваться на любых КС, где требуется раскатка проводов по маршрутам. Инсталлируется у самого КБ, с кот. сматывается ОК. Берет на себя роль распределителя и не допускает изгибов ОК.

КР угловой модели.100-3

Монтажный КР. Участвует в работах по протягиванию КС разных типов. Угловой означает, что его принято инсталлировать при входе трассы в поворот или изгиб. Имеет отверстия стандарт. типа. С их помощью возможно стыковать ролики в единую цепь. В результате становится возможным задать углу любой r и избежать повреждений ОК.

КР монтажный модели.9А.РМ

Универсальное приспособление. Способен работать при протягивании КС по лоткам, полкам, рельсам, прочим видам направляющих. Эффективно центрирует ОК и не дает ему смещаться. Отличается надежностью конструкции.

КР монтажный угловой модели.3-125

Выполняет роль направляющей в ходе тяжения ОК внутри технологических колодцев. Также может быть использован при прокладывании любых СКС. Отличается простотой применения, прочностью, надежностью. Может работать с тросами и проводами.

КР угловой монтажный модели.4-125

Его ведущей функцией является обеспечение беспрепятственного и безопасного затягивания ОК в смотровые колодцы. Инсталлируется на кромке. Является моделью из одного ряда с предыдущим КР. Можно задействовать при монтировании разных видов КС.

КР угловой монтажный модели.160.Г

Изделие отечественного производства. Является горизонтально направленным. Может участвовать в монтировании КС любого толка. Инсталлируется при тяжении ОК внутри грунтовых траншей или по поверхности грунта непосредственно. Способен предохранять ОК от повреждений, кот. могут возникнуть в рез. трения о грунт.

КР угловой монтажный модели.160.В

Частный случай модельного ряда. По сути аналогичен ролику.160.Г, но является вертикальным. Может быть задействовать при монтировании различных КС в ходе тяжения ОК в траншеях, по грунту и проч.

КР направляющий модели.4

Участвует в ходе раскатывания ОК. Инсталлируется непосредственно у КБ. Обеспечивает плавный сход ОК с КБ, его центрирование, вводит ОК на маршрут трассы.

КР универсальный серии РОЛЛИНУ

На его стороне индивидуальная конструкция, кот. дает возможность работать с разными типами кабелей. Может использоваться в стесненных пространствах при монтировании КС по лоткам любого вида. Используется для раскатывания силовых пучков контр. кабелей. Инсталлируется только на прямых отрезках трасс. Фиксируется КР к полку крючками. Они прочные и пропускаются в отверстия, кот. имеются в полке. Добавочно фиксируются крючки пружинами.

КР угловой монтажный модели.6-125

Приспособление, кот. участвует в разматывании ОК по трассам. Может применяться на любых видах КС. Его ведущая функция состоит в том, чтобы предохранять ОК от повреждений в результате сопротивления протягиванию или трения о какие-либо части оборудования, поверхности каналов и проч. Вращение КР обеспечивается присутствием подшипников. Они точные и защищены герметично от попадания загрязнений. Эта модель может также использоваться при тяжении ОК по смотровым колодцам.

КР угловой монтажный модели.100.3

Модель можно задействовать при монтировании разных типов трасс. КР угловой, потому инсталлироваться должен у входов в повороты или изгибы. Вращение обеспечено прочными подшипниками. При правильном использовании они способны служить многие годы. В раме ролика имеются технологич. отверстия. С их помощью возможно стыковать несколько КР в цепь и формировать т.о. любые углы, компенсировать r изг.

КР линейный модели.150.М

Может тянуть ОК с d 1,5 см. в ходе монтирования КС разного назначения. Инсталлируется исключительно по прямым отрезкам трасс. Вращение ролика реализуется за счет подшипников. Приспособление практически не нуждается в ТО или каком-то особенном уходе.

КР угловой монтажный модели.3-160

Данная модель включает целый блок КР, кот. способны направлять ОК по траектории его раскатывания. Могут справляться с ОК d 1,6 см. и выдерживают усил. до 0,3 т. Модель КР универсальна и отличается широкой сферой использования по различным видам КС. Инсталлируется и на прямых отрезках, и в поворотах. Вращение обеспечено подшипниками.

КР выпускающий модели.500

Инсталлируется у выхода ОК с КБ. Может использоваться на разных типах линий. Вращение реализуется присутствием подшипников высокой точности. Имеет прочную и надежную в действии конструкцию.

КР линейный монтажный модели.150.Т

Может использоваться для монтирования трасс КС с кабелями d 1,5 см. Устанавливается по прямым отрезкам трасс. Чтобы ролик беспрепятственно вращался, установлены подшипники. Они герметичные. Можно изготовлять КР этой модели с прямыми или согнутыми стяжками, кот. установлены в его основании. Такой подход позволит выполнять тяжение ОК в 2 уровня.

КР направляющий модельного ряда.4

КР этого типа обеспечивает ввод ОК в трубу. Устанавливается у схода ОК с КБ. Способен направлять ОК по траектории, задавать ему направление. В конструкции КР имеется труба, кот. выполняет роль переходного и стыковочного элементов му трубой и ОК. Вращение реализуется подшипниками.

КР подвесной монтажный модели.2000.М

Используется преимущественно при формировании КС по возд. опорам. Чтобы закреплять КР, имеются спец. крюки. Они обеспечивают быстрое и надежное крепление. КР имеют подшипники шарикового типа. Это дает им возможность свободно вращаться.

По желанию заказчика возможно изготовлять КР, снабженные фиксирующими штырями.

Кабельные ролики

Ведущая функция КР состоит в регуляции движения ОК по трассе в ходе протягивания. КР вращаются, что обеспечивает ОК свободное прохождение без перекручивания, торможения и проч. Вращение самих роликов реализуется за счет подшипников. Они прочные и защищены от проникновения влаги. Поставляются ролики с фиксирующими элементами, к примеру, штырями, кот. возможно крепить их к поверхности грунта.

Выделяют ряд моделей КР, кот. участвуют в разных работах по протяжке.

КР.2

Предназначается для работы в каналах. Защищает оболочку ОК от повреждений при трении о стенки и боковые части. Способствует сокращению ТУс и грамотному его распределению. Можно задействовать как по горизонтальным каналам, так и вертикальным. КР отличаются простотой крепления.

КР рельсовый

Ведущая функция – протягивание ОК. Имеет систему фиксации. кот. обеспечивает его закрепление на кабельных рельсах. Имеет небольшой вес, достаточно просто монтируется и снимается. Вращение обеспечивается подшипниками шарикового типа.

КР модели.25

Представляет собой роликовую систему, в кот. входят 6 КР. Они установлены внутри квадратной рамки. Внутрь рамки размещается ОК. Стенки обеспечивают плавный переход и протяжку ОК. На ролике инсталлирован зажим в виде струбцины. Благодаря ему можно закреплять приспособление в любом удобном месте.

КР модели.100

Конструкция представляет единое изделие, имеющее 6 роликов, заключенных внутри квадратной рамки. При установке ОК размещается внутри рамки и каждая стенка обеспечивает его направление и плавный ход.

Фиксировать такое приспособление можно в любом удобном месте. Это становится возможным благодаря наличию зажима в виде струбцины.

КР стандартный модели.120

Стандартный вид КР этой модели может использоваться при прокладывании КС разных типов. Чаще всего их задействуют для формирования откр. прямых отрезков трасс по траншеям, каналам. Возможно использовать их и в качестве вспомогательных приспособлений при выполнении поворотов, изгибов, спусков, переходов в смотровые колодцы и проч. Также способны выполнять индивидуальные задачи по защите ОК от повреждений.

КР имеет прочную раму, изготовляемую из стального сплава. В раме есть отверстия, кот. отвечают за фиксацию изделия на местности. Можно инсталлировать КР и внутри колодцев. Вращение ролика обеспечивается валиком с подшипниками. Также особенность конструкции данной модели в том, что его возможно устанавливать поверх уже уложенного в траншею ОК, не повреждая его. Такой подход позволяет более грамотно и безопасно подходить к протягиванию ОК в стесненных пространствах.

КР способен выдержать нагрузки до 249 кг.

КР угловой модели.3-120

Угловой тип ролика. Используется при формировании поворотов, изгибов, углов. Может использоваться с разными типами ОК по откр. траншеям. С помощью отверстий, кот. имеются на роликах, их можно собирать в цепочки и т.о. выполнять повороты разного радиуса. В результате повреждение ОК практически полностью исключается. В грунте КР фиксируются с участием прочных штырей. Они поставляются по заказу. Также КР способен равномерно распределять усилие по всей протяженности ОК.

Изготовляется КР в виде стальной трубчатой рамы, кот. снабжена вращающимися валиками. Они могут заменяться.

КР выпускающий

Этот вид ролика используется как первая направляющая на пути ОК от выхода с КБ и далее в траншею или канал. Может работать с проводами, ОК и др. видами длинномерных изделий. Инсталлируется прямо у разматываемого КБ. Выполняет поддерживающую и направляющую функции. Перераспределяет усилие по всей поверхности ОК.

Может быть задействовать при протягивании тяжелых и силовых ОК. Выполнен в виде толстостенной стальной трубки с валиками. Валики вращаются на подшипниках. За счет конструкции рама выполнена очень крепкой. Такой КР надежен в работе, практически не нуждается в обслуживании, долговечен.

КР угловой для кромок люков

Модель участвует в протягивании КС разных типов. Способен распределять нагрузки. Инсталлируется в углах поворотов. С помощью отверстий можно формировать из таких КР цепи для более грамотного прохождения изгибов. Используется преимущественно при монтировании ОК по КК.

Рама КР выполнена в виде толстой стальной трубки. Есть валики с подшипниками. Они легко и свободно вращаются. КР отличается повышенной прочностью, в результате чего способен работать даже с тяжелыми ОК и СИП. Допускается задействовать эту модель КР для выполнения спусков ОК в каналы, колодцы, раскатывания их на поворотных местах КС.

КР угловой горизонтального типа модели.3-150.Г

Представляет собой модель для горизонтального раскатывания ОК. Устанавливается в изгибах, углах. Выполнен в виде жесткой рамки, кот. имеет форму уголка. На ней размещаются 3 ролика. Расчет положения роликов выполнен т.о., чтобы они образовывали r в 80 см. Может огибать углы до перпендикуляра. При соединении в др. расчетные системы можно проходить и углы др. значения.

Данный ролик в отличие от др. своих аналогов может быть задействован исключительно для горизонтальной раскатки. Такой подход, хоть и ограничивает несколько сферу использования КР, но компенсация приходит за счет большей жесткости рамы КР этой модели. Она позволяет раскатывать даже тяжелые ОК, служит гораздо дольше, надежнее в работе.

КР модели.100.К

КР, кот. используется преимущественно при устройстве подз. КС. Конструкция КР выполнена из прочной стали. Вращение реализовано подшипниками. Они надежно защищены от повреждений и попадания загрязнений. В результате срок службы таких подшипников может быть достаточно длительным.

Устанавливается КР по прямым отрезкам трасс. Способен вести раскатку ОК над др. уже проложенными кабелями без повреждения последних.

КР угловой модели.100.К

Данный вариант можно задействовать при протягивании КС по местам изменения направления. Отличаются повышенной прочностью, хорошими тех. характеристиками. КР составной, формируется из нескольких элементов. В результате стыкованием их му собой возможно добиваться прохождения ОК любого допускаемого изгиба.

КР модели.1.А

Поставляется на алюминиевой катушке. Изготовлен в заводских условиях, по стандарту. Способен облегчать движение ОК по трассе, распределять усилие. Вращается на подшипниках, кот. взаимозаменяемы. Катушка имеет скругленные углы, что исключает повреждение об нее кабеля.

КР модельного ряда.Э

Изготовляется из стального сплава. Выполняет функции линейного КР при раскатывании прямых отрезков трасс. Может выдерживать нагрузки до 200 кг. Вращается на подшипниках. Они долговечны и к тому же взаимозаменяемы. В результате срок службы КР может быть достаточно долгим.

КР навесной модели.Ш

Навесной тип. Служат для тяжения ОК в колодцы. Инсталлируются по краям люков с помощью спец. зажимов. Способны работать даже в сложных условиях. Можно устанавливать на штангах. Выдерживают нагрузки до 0,2 т. Изготовляются из прочной стали.

В зависимости от потребностей заказчика возможно приобретать КР в 2 вариациях. Это модель.Ш. Стандарт. В конструкции есть шейка КР, кот. имеет подшипники и щеки. Все элементы тщательно обработаны, чтобы не возникало повреждений ОК. Довольно просто устанавливается, также легко демонтируется после завершения СМР.

Вариант.ТШ. Модификация. Также имеет прочную, выверенную конструкцию, кот. исключает повреждения ОК. Может работать в стесненных условиях.

КР направляющий.4.вводной

Вариант КР, кот. участвует в работах по введению ОК внутрь трубопроводов, ЗПТ и проч. Разжимная конструкция. Может выполняться в разных размерах. Способствует грамотному распределению усилия при тяжении по трубам. Можно задействовать в качестве стыковочного элемента при прокладывании ОК по технол. трубам. Инсталлируется прямо в трубу и фиксируется при помощи спец. замка.

КР линейно-угловые

Являются универсальными, т.к. способны выполнять роль и линейного, и углового КР. Также их возможно стыковать му собой и формировать тем самым роликовые цепочки. Такие цепочки способны без вреда проводить ОК чз любые изгибы и углы. Такой подход называется созданием углового блока КР. Вращаются с помощью подшипников. Они инсталлированы на металлич. раме. Все элементы закруглены для предотвращения негативного влияния на ОК.

КР универсальный модельного ряда РОЛЛИНУ 2

Также универсальная модель. Способен сочетать в себе функции линейных направляющих и углового блока. Можно использовать на различных вариантах трасс – по траншеям, люкам, каналам, колодцам и проч.

Способен снижать сопротивление ОК протягиванию, компенсировать и перераспределять усилие. Исключается практически полностью повреждение ОК оболочки. Может участвовать в соединительном блоке из нескольких КР подряд. Такой способ позволяет проводить ОК чз разные углы, повороты без повреждений.

Включает прочную сварную раму, 4 ролика, подшипники шарикового типа. Такая конструкция отличается простотой исполнения, но надежна и долговечная. Следует помнить, что такую модель нельзя использовать по КС, где уже проложены ОК и устанавливать поверх них.

КР угловой модели.100.3ТМ

Предназначается для формирования КС разных типов. Значительно сокращает усилия персонала, способствует сокращению сроков СМР. Обеспечивает грамотное перераспределение усилия, компенсирует сопротивление ОК протягиванию. Рама прочная стальная. Есть подшипники и фиксирующие элементы.

КР выпускающий модели.1М

Модифицированная модель, кот. способна справляться с разными вариантами кабелей и др. длинномерных изделий. Реализует спуск ОК в колодцы, каналы, шахты. Инсталлируется у схода ОК с КБ. Направляет ОК, способствует сокращению сопротивления, предотвращает закручивание, трение ОК о поверхности грунта, канала, проч.

Имеет складную конструкцию. Выполнен в виде трубки с толстыми стенками. Подшипники, на кот. вращается, также усиленного типа. Рама изготовляется из стали, благодаря чему очень прочная.

По габаритам незначителен. Удобен в использовании. Легко фиксируется, так же просто снимается после завершения работы. Можно хранить в спец. наборах или кейсах. За счет складной конструкции занимает мало места и удобен в транспортировании.

Можно выделить ряд преимуществ этой модели. К числу кот., несомненно, нужно отнести складную конструкцию. Ее достаточно просто установить. По окончании работы или при переходе на новое место КР легко снимается, переносится и заново инсталлируется.

Также в конструкции имеются современные подшипники. Они полностью закрытые, что исключает их повреждения и выход из строя. В результате полной герметизации раб. части подшипника с ними можно работать даже в сложных климатич. условиях в любой сезон.

Крепежные элементы КР не требовательны к условиям и позволяют фиксировать приспособление практически в любых условиях, даже сложного рельефа или особого состава почвы.

КР для ввода ОК в трубы модели.100

При монтировании КС по трубопроводам ЗПТ или другим требуется предотвращать повреждение ОК о стенки труб при тяжении. Для этого используются ролики. Эта модель КР способна устанавливаться внутри труб имеющих d 9,2 см. Эти КР вводные и инсталлируются у кромки трубы.

Конструкция КР имеет роликовую рамку, кот. исключает риск повреждения ОК. КР разборный, легко монтируется, переносится, транспортируется. Не требуется прилагать большие физические усилия, чтобы демонтировать его после окончания работы.

КР для ввода ОК в трубы модели.150

Модельный ряд КР отличается прочностью и высоким качеством исполнения. На практике выполняют вводную функцию, т.е. обеспечивают введение ОК внутрь трубопровода. Устанавливаются у кромки трубы.

Конструкция включает роликовую рамку, набор съемных роликов и патрубок. При выполнении протягивания конструкция собирается и вставляется в трубу. На нее укладывается ОК. Рамка КР препятствует трению ОК о стенки и кромку трубы.

КР легко снять после протяжки. Для этого достаточно раскрыть патрубок и снять один из роликов с рамки.

КР для ввода ОК в трубы модели.4-150Т

Выполняет защиту ОК при введении его в трубы. Может работать с ОК и др. длинномерными изделиями. Способствует удержанию ОК в заданном положении, снижению сопротивления протягиванию, распределению усилия по всей поверхности ОК. Может применяться при формировании КС по любым трубопроводам.

Прочность конструкции может выдерживать протягивание тяжелых ОК и толстых. Конструкция ролика выполнена из стальной трубы с толстыми стенками. Подшипники инсталлированы усиленного типа. Элементы КР соединены сваркой. Для того, чтобы ОК не повреждался при тяжении, элементы конструкции скруглены и обработаны.

КР прокладочный модели.З200 прямой

КР линейного типа, замкнутый. Предназначается для тяжения ОК по прямым отрезкам КС. Конструкция КР разборная. Это обеспечивает удобство монтирования и съем после завершения работ. У КР имеются отверстия, кот. позволяют фиксировать его в любом удобном месте. Это обеспечивает универсальность КР.

После того, как работы закончились, КР можно легко демонтировать. Для этого снимают верхний ролик на рамке, и вынимают КР полностью.

КР угловой подвесного типа модели.3-150.У

КР подвесного типа. Инсталлируется на углах и в изгибах. Может быть задействован при протягивании ОК по опорам или столбам. Можно применять при устройстве ВЛЭП. Эта модель отличается особенностями конструкции, благодаря кот. их можно использовать при монтировании ОК при перепадах высот.

В конструкцию входит подвижная рамка и 3 ролика. Стыкованы они с несущей статичной рамой типом шарнирного соединения. Такой подход позволяет рамке саморегулироваться во время прохождения по ней ОК. Притом КР способствует снижению нагрузки и перераспределению ее по длине ОК.

КР линейный подвесной модели.2-150

КР подвесного типа. Инсталлируется по прямым отрезкам трасс. Предназначается для монтирования ОК по опорам и столбам. Модель отличается увеличенной s контакта ОК с роликом. В результате обеспечивается большая безопасность для ОК. Такой подход особенно важен при протягивании ВОЛС.

КР универсальный модельного ряда РОЛЛИНУ

Участвует в раскатывании тяжелых ОК, силовых кабелей или пучков кабелей по конструкциям любого типа. Можно задействовать для формирования КС по лоткам. Принято устанавливать такие ролики по прямым отрезкам трасс.

Универсальная конструкция обладает мобильностью, прочностью. В состав элементов входят валок и кронштейн. Последний выполняется трубчатым телескопическим. Состоит из 2 трубок с пружинами. Они фиксируются на полке. Концы трубок снабжены фиксаторными кронштейнами в виде крючков. С их помощью можно фиксировать приспособление на кабельных полках. Надежность фиксации реализуется за счет пружины.

Инсталлировать КР модельного ряда РОЛЛИНУ достаточно просто. Достаточно вставить крючковые кронштейны в отверстия на полке. Инсталлированная пружина автоматически прижмет элемент к конструкции. Так же легко снять ролик. Для этого не требуется прилагать особенных усилий. Притом следует отметить прочность фиксации, а также реализуемую неподвижность ролика.

КР угловой модели.150.В

Это вертикальный ролик. Он устанавливается при поворотах, изгибах. Возможно его использовать и при формировании протяжек ОК в колодцах, при заводке ОК на опоры возд. КС. Универсальная конструкция отличается простотой монтирования, прочностью, стабильностью.

КР угловой модели.4-900.В

Работает в вертикальном режиме. Может выполнять работы по заведению ОК в шахты, на опоры, в колодцы. Конструкция включает 4 поворотных КР, кот. могут реализовывать значительный изгиб.

КР угловой модели.4-150

Способствует снижению усилия в ходе тяжения ОК при прокладывании по подз. сетям, каналам, колодцам и проч. Может применяться для формирования КС разных типов. Распределяет усилие и снижает сопротивление ОК при протяжке.

КР этой модели может тянуть толстые и тяжелые ОК. Элементы изготовляются из стальных труб с толстыми стенками. Также инсталлированы усиленного типа подшипники. Рама выполнена очень прочная и способна выдерживать макс. нагрузок. Помимо основной сферы использования, можно с помощью этих роликов вести спуск ОК в колодцы и раскатывать его по поворотам КС.

КР монтажный модели.6-150

КР углового типа. Может применяться при монтировании КС разного вида. Способствует уменьшению сопротивления ОК протягиванию, распределяет равномерно усилие по всей дл. ОК. В результате минимизируется риск повреждений ОК. Легкость вращения КР обеспечивается инсталлированными усиленными подшипниками.

Может быть задействован при вводе ОК в колодцы и шахты.

КР угловой модели.150

КР этой модели возможно задействовать при формировании поворотов кабельных трасс. Они способны распределять усилие и снижать сопротивление ОК протягиванию. Может работать с толстыми и тяжелыми ОК. Рама ролика стальная, имеются усиленные подшипники. Рама выполнена в виде трубчатых элементов, кот. стыкованы сваркой.

КР имеет прочную и компактную конструкцию. Его достаточно легко устанавливать и так же легко снимать после окончания работы. Эта модель на практике является самой популярной.

КР монтажный модели.100-3М

Модель КР предназначается для монтирования КС разных типов. Может инсталлироваться по изгибам или угловым отрезкам трассы. Конструкция КР простая, но прочная и удобная в установке. Имеются усиленные подшипники шарикового типа. Они облегчают вращение КР при движении ОК.

Для фиксации КР предусматриваются спец. крепежные приспособления. К примеру, возможно приобретать дополнительно штыри для фиксации КР в грунте.

КР угловой модели.160Г

Эти КР углового типа. Могут инсталлироваться по горизонтали. Участвуют в протягивании КС разных типов. Способны снижать сопротивление тяжению, компенсировать усилие. За счет обработанной конструкции КР исключается возможность повреждений ОК.

КР выпускающий модели.700

КР выпускающего типа участвует в протягивании КС по подзм. каналам, трубопроводам. Инсталлируется прямо у спуска ОК с КБ. Использование таких роликов способствует обеспечению безопасности ОК, снижает риск повреждения изоляции, позволяет компенсировать сопротивление.

КР угловой модели.Б.3

Модель КР предназначается для растягивания ОК по траншеям или каналам. Может работать с ОК d до 1,4 см. КР отличаются универсальностью конструкции. Он может быть задействован в 2 рабочих режимах. С его помощью можно тянуть новые кабеля, а также ОК по уже проложенным сетям (в 2 уровня). Притом они не повреждают ОК.

Использование таких КР способствует ускорению выполнения работ, снижает усилия персонала, минимизирует риск повреждения ОК в результате трения. Может быть использован по сложным трассам для огибания углов, опор, зданий и проч.

Элементы конструкции КР выполнены из прочных материалов. В раме имеются технологич. отверстия, что дает возможность стыковать КР в единую цепь. Из такой цепи можно формировать прохождение ОК для любого изгиба.

Возможно изготовлять КР этого типа капроновыми. Они отличаются не только прочностью, но и стабильностью, и устойчивостью к внеш. условиям. Материал долговечен, износостоек. К тому же, такие КР значительно легче по весу и удобнее в хранении и переноске.

КР угловой модели.5.В.П

КР этого модельного ряда может быть использован при раскатывании ОК с d 2 см. На практике такие КР являются наиболее популярными для использования. КР имеют универсальную конструкцию, благодаря чему могут устанавливаться в 2 уровня. Такой подход позволяет тянуть и единичные линии, и ОК по уже проложенным сетям. Притом повреждение смонтированных ОК практически исключается.

Использование таких КР способствует снижению физ. усилий персонала, ускоряет работы. Можно задействовать их при проведении КС вокруг технол. опор, столбов, углов зданий и проч. Чтобы проходить сложные препятствия, КР могут формировать цепочки путем соединения нескольких из них. Цепочки роликов способны минимизировать риск повреждения ОК, снижать сопротивление, компенсировать усилие.

КР могут изготовляться в 2 вариантах. Изготовленные с металлической рамой или из капролона. Последние отличаются прочностью и повышенными эксплуатационными хар-ками. Материал отличается слабым трением, прочностью, стойкостью к износам, коррозийным явлениям. Также следует отметить химич. инертность материала, нетоксичность. КР этого типа легче стальных и их гораздо проще транспортировать и хранить.

КР угловой модели.6.В.П

Модель КР может использоваться для раскатывания ОК с d 2 см. По конструкции является универсальным. Могут тянуть ОК как по новым сетям, так и по уже проложенным. Последний вариант предполагает протяжку в 2 уровня. Притом проложенные КС кабеля не повреждаются.

КР этого типа инсталлируется в углах поворота КС. Это значительно облегчает прокладка и протяжка ОК при огибании конструкций, столбов, опор, углов сооружений и проч. Чтобы проходить сложные изгибы и повороты, возможно из нескольких КР формировать цепочки. Стыкование КР обеспечивается за счет отверстий, кот. имеются в раме ролика. Роликовая цепь реализует снижение усилия, распределение нагрузки, минимизирует риск повреждения ОК.

В зависимости от практических потребностей можно изготовлять КР 2 типов. Это стальными и капролоновыми. Последние отличаются малым весом, прочностью, эластичностью, низким трением, стойкостью к износам, высокими антикоррозийными свойствами.

КР монтажный двойной

Модель этого КР предназначается для раскатывания ОК или др. аналогичных длинномерных изделий по сетям, сооружаемым методикой подвеса на опорах. Могут быть задействованы при протягивании ВЛЭП. Работают с проводами d 0,5 см.

КР этого типа могут раскатывать провода несущие с изоляцией. Возможно задействовать КР при формировании ВЛЭП разных типов. Во всех случаях ролики отличаются высоким функционалом и стабильностью. При работе КР инсталлируется по опорам. Выбирают анкерные опоры, расположенные по углам. Фиксация ведется за крюк. Далее на КР укладывают кабеля и тянут по маршруту трассы.

Конструкция ролика металлическая. Сформирована из 2 стыкованных щек. Имеется ось, кот. размещается му щеками. На оси располагаются 2 вала. Они выполняются из пластмассы. У места стыка щек имеется проушина. Она имеет отверстие и способствует навешиванию КР на крюк для фиксации.

КР этого типа отличается компактными габаритами, простотой установки, легкостью в переноске и монтировании.

КР монтажный одинарный

КР этого типа принято устанавливать по анкерным опорам. Они участвуют в раскатывании проводов по возд. КС. Фиксация ролика ведется за крюк. Можно его устанавливать прямо на опоре.

КР отличается прочной конструкцией. Элементы включают несколько стыкованных му собой пластин. У стыков имеются 2 шкива, изготовленных из изоляционного материала.

КР угловой 1

Протяжка ОК по сетям предполагает внимание к безопасности кабеля. Нужно следить, чтобы не допускалось повреждения оболочки и стержня. Для этого в системе протяжки устанавливаются ролики. КР способны снижать трение, компенсировать усилие, прилагаемое к кабелю при тяжении. Ролики этой модели возможно использовать при протягивании КС по поворотам, углам.

Можно задействовать КР для протягивания толстых кабелей или тяжелых. Этот модельный ряд отличается модифицированной конструкцией, кот. обеспечивает прохождение сложных поворотов.

Выполняется КР из толстых трубок. Они стальные, прочные. В раме имеются отверстия, кот. обеспечивают стыкование роликов му собой. Цепочка КР позволяет формировать нужный изгиб и проходить повороты без потерь.

На стороне этого типа КР компактность конструкции, практичность, простота в инсталляции.

Этот вид роликов на практике является достаточно популярным. Это во многом реализуется за счет уникальных особенностей его конструкции.

По желанию заказчика можно поставлять наборы КР из нескольких роликов. Такой набор собран и рассчитан для наилучшего выполнения работ по конкретной сети.

КР кабельный для установки на кромке.1-150

Такой тип КР отличается компактностью конструкции и легкостью монтажа. Они участвуют в протягивании ОК, проводов, др. длинномерных изделий по колодцам, каналам. Инсталлируются КР непосредственно не кромке люка.

Модель может применяться при протягивании сложных линий в стесненных условиях.

Может тянуть и толстые, и тяжелые провода с d 1,5 см. Рама выполнена из трубки с толстыми стенками. Чтобы обеспечивалось эффективное вращение, инсталлированы усиленные подшипники. Роликовый вал имеет обработанную конструкцию, кот. не допускает повреждений ОК и способствует его плавному скольжению.

Блок КР полукруглый

Для обеспечения прохождения кабелем углов, поворотов, в том числе, сложных, могут использоваться роликовые блоки. Такое приспособление представляет собой цепочку из 10 КР, кот. обеспечивает снижение усилия, сопротивления, действующих на кабель в ходе протяжки.

Конструкция КР имеет обработанные кромки, что исключает полностью риск повреждения ОК при движении по роликам.

Блок способен выдерживать нагрузки до 4 т. Стальная конструкция отличается прочностью и стабильностью в работе. Сами ролики выполнены из сплава сталь. Для фиксации имеются крюки.

КР выпускающий модели.150

Выпускающий тип КР предназначается для спуска ОК с КБ. Может работать с проводами, др. длинномерной продукцией. Способен компенсировать усилие, снижать сопротивление ОК протягиванию, обеспечивать минимизацию риска повреждения изоляции в результате трения о грунт или выступающие части конструкций.

Может использоваться для протягивания сложных и тяжелых ОК. Рама выполнена из толстой трубки, кот. имеет шарикоподшипники. Они усиленные. По габаритам такой ролик компактен, удобен в установке, также его достаточно легко снять после завершения работы.

Трап монтажный

Артикул: ТрапМонтажный

Трап монтажный предназначен и применяется для размещения электромонтеров при осуществлении монтажных работ на поддерживающих зажимах, гирляндах изоляторов и проводах на опорах ВЛ 110-500 кВ. Трап монтажный произведен из легкого алюминиевого сплава, либо из нержавеющей стали.Трап монтажный состоит из двух разборных и складывающихся секций.Комплектация монтажного трапа может отличаться. может изготовить монтажный трап по техническим требованиям и условиям заказчика.ЛЭПЛинии электропередач (ЛЭП) – это высокоточные системы, предназначенные для транспортировки и распределения электрич-кой энергии. В состав ЛЭП входят подстанции различных назначений и линии, по которым подается ток различного напряжения. Первоначальной точкой системы является электростанция. Она собственно производит ЭЭ. При электростанции организуется подстанция трансформаторная повышающая. Отходящие от подстанции линии передают ЭЭ на довольно большие расстояния. У потребителей устанавливаются подстанции трансформаторные понижающие.Основой передачи электроэнергии служат ЛЭП. ЛЭП сооружаются либо воздушные, либо подземные. По ЛЭП идет ток с высоким напряжением. В системе ЛЭП выделяют сеть питающую. ПС представляет собой комплекс из линий, которые идут от подстанции трансформат. до вводных и распределяющих устройств, а также от устройс-в до пунктов силовых распределител-х и щитков групповых. В комплекс сети запитывающей обычно входят кабельные линии подземн. с проходящим низким U.Сети электроснабжения могут подразделяться на виды. По принципам сооружения они могут быть:- замкнутыми;- разомкнутыми.ЛЭП замкнутая может предполагать несколько источников питания. Она имеет достаточные преимущества, однако, использование её пока невелико.ЛЭП разомкнутая включает комплекс линий, которые питаются с одной стороны. Они идут до приемников электричества или их групп. Сеть разомкнутая имеет следующий недостаток. Она не позволяет подавать напряжение к потребителям, находящимся в аварийном участке, т.е. при возникновении отказа на сети подача электричества прекращается на всем участке.ЛЭП можно классифицировать по местам прокладки. Это ЛЭП:- внутренние;- наружные.Электропроводка – одна из главных частей ЛЭП. От её качества зависит надежность сети. Для каждого вида напряжения формируется своя система электропроводки. Объясняется это тем, что при повышении напряжения становится сложно контролировать изоляцию. К примеру, в системах передачи напряжения в 220 В проводка выполняется в пластмассовой или резиновой изоляции. Такая сеть достаточно дешева и удобна в использовании.Кабель для подземной прокладки устроен сложнее. Его предназначение перераспределять и транспортировать энергию в несколько кВ. Прокладывают его в грунте, соединяя им трансформаторы. Такой кабель имеет повышенные требования к устройству изоляции, обладать высокой механичес-й прочностью и быть устойчивым к коррозии.В качестве линий, которые предназначены для непосредственного подведения энергии до потребителей, применяются:- ЛЭП кабельные с U проходящим в 380 или 220 В питают электро- приемники низковольтн-е;- ЛЭП кабельные или воздушные с U проходящим в 6 кВ питают высоковольтных потребителей и другие подстанции.Чтобы передавать электричество еще более высокого U (в сотни кВ) на дальние расстояния рекомендовано сооружать крупные воздушные ЛЭП. В таких условиях для проводов создается дополнительная изоляция. Это – воздух, поскольку при воздушной организации сетей провода поднимаются высоко над землей. Важно делать точный расчет расстоян-й между проводами. Они зависят от показателей U, которое планируется транспортировать по данной ЛЭП. С ростом U рабочего размеры ЛЭП увеличиваются, а конфигурации усложняются.ЛЭП воздушного типа называется система передачи ЭЭ, когда она организуется при помощи транспортировки энергии по проводам, какие размещаются на опорах непосредственно на открытом пространстве. Притом провода крепятся к опорам при помощи ряда специальных устройств – траверс, арматуры, изоляторов, кронштейнов. ЛЭП воздушные принято подразделять на две группы это:1. ЛЭП с проходящим U до 1 тыс. В;2. ЛЭП с проходящим U выше 1 тыс. В.Все работы по установке и организации ЛЭП регулируются «Правилами устройства электрических установок». Дальнейшее техническое обслуживание сетей и их ремонт (при необходимости) должны вестись также в соответствии с установленными требованиями, стандартами и техническими инструкциями.

Наше оборудование, лебедки, машины и комплектующие, спроектированы и произведены таким образом, что они могут работать в любых, даже самых жестких условиях (в морозы, грязь и т.д.). разработано и спроектировано импортозамещающее оборудование для прокладки волоконно-оптических линий связи всеми известными методами (подвеска, задувка, навивка). Это оборудование в настоящее время (с 1992 года) успешно эксплуатируется на всех 17-и железных дорогах России. В настоящее время нами разработано импортозамещающее оборудование для прокладки волоконно-оптических линий связи по высоковольтным линиям электропередач. В настоящее время, по нашему мнению, можно сформулировать несколько конкурентоспособных высокотехнологичных программ:- экранопланы на базе самолета АН (балтийский транспортный коридор – безвизовая транспортная компания);- технологии на базе турбодетандерных генераторов глубокого холода (переработка без сжигания автопокрышек и других эластомеров, продуктов питания и биосубстанций);- аппараты на воздушной подушке (АВП) для нефтегазовых районов крайнего севера;- производство отечественного импортозамещающего оборудования прокладки волоконно-оптических линий связи всеми методами (по контактным сетям, подземным трубопроводам), оборудование для бестраншейных методов прокладки коммуникаций;- производство мультифазных нефтемеров контроля добычи нефти и газа, сенсорных оптоволоконных кабельных систем мониторинга параметров и безопасности эксплуатации скважин и трубопроводов;- альтернативных источников энергии на базе энергоактивных ограждений зданий (солнечные коллекторы, батареи и тепловые насосы).- особым нашим направлением является получение глубокого холода (криагеника) с помощью турбодетандорного оборудования и технологий на их основе (переработка отходов резины, пластиков, получение биопрепаратов, шоковая заморозка продуктов питания); Сегодня Компания производит и поставляет комплекты оборудования для монтажа, прокладки и замены всех видов кабелей и проводов всеми способами, которые известны на сегодняшний день. Любые решения, в том числе сверхмощные комплексы.Мы проектируем и производим все известные решения для строительства воздушных и подземных сетей и трубопроводов. Широкий спектр стандартных и специально спроектированных машин, оборудования и комплектующих. Наш опыт позволяет найти правильное решение для ваших задач и конкретных требований. Если стандартный продукт не можем удовлетворить ваши потребности, может сконструировать и изготовить на заказ необходимое решение.Направления компанииГидравлические разрушители для бестраншейной замены трубопроводовРазрушение старой трубыКакие технологии мы продвигаем и развиваем?Мы активно развиваем на территории РФ и странах СНГ бестраншейную технологию замены и реабилитации трубопроводов, предлагаем полный спектр оборудования (гидравлических разрушителей различной мощности) для замены всех видов и типов труб.Канализация и вода. Наша компания стремится предлагать лучшие, самые передовые и эффективные продукты для решений трубопроводов для наших клиентов. Наша первая забота убедиться, что вы, наши уважаемые клиенты, более чем довольны, что мы делаем. Неотъемлемой частью с этой миссией является обеспечение того, что вы получаете беспрецедентное мастерство, максимальную доступность и непревзойденный уровень обслуживания клиентов.Чтобы это произошло, мы используем самые современные технологиии и методы, инновационные решения, и один из методов в нашем арсенале — это технология разрушения старой трубы. Разрушение старой трубы, как было показано,- это наиболее рентабельное и длительно выгодное средства для канализационного ремонта линии.Разрушение старой трубы является утвержденным и проверенным временем способом, так как замена слабых канализационных труб может обходиться без ненужного рытья. Это означает отсутствие ущерба вашему имуществу и отсутствие дополнительных расходов для вас. Это часть того, что известно, как понятие «бестраншейные технологии».Что такое «бестраншейные технологии» и разрушение старой трубы?Бестраншейная технология относится к способу реновации, где мы копаем как можно меньше, потому что мы не роем окопы/канавы/траншеи/ямы. Подавляющее большинство работ происходит под землей, создавая незначительный беспорядок и незначительное количество отходов. Точное и мощное оборудование машиностроения разбивает на части старые, изношенные трубы под землей.Контраст по сравнению со старой, менее эффективной технологии «раскопок и замен» и нового метод канализационного ремонта поражает. Больше клиенты не должны иметь дело с большим количеством повреждений, таких как разрушение, их озеленение или разрушения строений/домов/зданий. Экономия происходит немедленно. Но это не единственное преимущество разрушения старых труб, которое мы можем донести до вас.В прошлом нашим клиентам, возможно, приходилось изменять свою прежнюю жизнь, в то время как делался ремонт канализации/линии. Этот процесс может занять несколько дней или даже недель. Разрушение старой трубы является очень эффективной и хорошо спланированной работой, так как длительность ее проведения может быть снижена до нескольких часов рабочего времени. Прерывание вашей повседневной жизни является минимальным фактором. Ни у кого нет желания тратить кучу времени на это! Обратившись к нашему оборудованию и специалистам, вы можете рассчитывать на сертифицированных, хорошо обученных профессионалов, которые готовы предоставить оборудование, чтобы сделать работу быстро и правильно с первого раза!Как работает разрушение старой трубы?Как мы кратко упоминали выше, разрушение старой трубы — это метод, который происходит под землей. Инструмент под названием «расширитель головы-нож» вставляется в существующую старую трубу и подается через нее с помощью «запускающей в яму» системы, имеется тяговый гидравлический цилиндрический модуль, установленный в яме, гидравлическая автономная гидравлическая насосная станция, установленная снаружи. Так он (нож) движется через неисправный трубопровод, и разбивает его на мелкие кусочки, он расширяет пространство для немедленной прокладки за ним нового трубопровода. Новый трубопровод прикрепляется к задней части «расширителя головы» и сразу же закладывает новую канализационную линию. Разрушение старой трубы — это впечатляющий и эффективный способ, для того, чтобы заменить старые линии канализационных труб, которые используются в жилых, промышленных и муниципальных районах. Позвоните нам сегодня для бесплатной консультации и оценки! Разрушение старой трубы является способом, чтобы вы могли обновить свой старый дом или канализацию Вашего бизнеса.Бестраншейные технологииМы используем методы бестраншейного ремонта труб. Бестраншейные технологии – это термин, который включает в себя множество различных методов, в том числе такие, как способ починить трубы на месте, разрушение старых труб, и способы подкладки трубы .Например, мы используем метод бестраншейной замены линий водопровода для ваших целей. Это очень просто сделать с новой технологией и нашим оборудованием. Во-первых, мы будем копать небольшое отверстие, чтобы получить доступ к водопроводной трубе. Затем мы используем старую водопроводную трубу в качестве физической заготовки-руководства для новой трубы, потянув нож-разрушитель с другого конца, чтобы заставить его скользить-разрушать, устанавливая новую трубу на место старой линии. Тогда мы подключаем трубу на другом конце, убедившись, что все соединения закреплены. Вместо того чтобы копать целую траншею для замены одной трубы, мы используем существующие структуры, чтобы не нужно было рыть длинную траншею. Это один из способов, как мы делаем; есть и другие, такие как разрушение старой трубы или способы подкладки трубы .Все методы имеют одну общую черту: минимальное использование траншей и раскопок. Мы хотим убедиться, что ваш ландшафт останется таким же красивым, в то время как в этот же момент будет идти работа.Мы ценим тяжелый труд, и мы знаем, что ваши украшения и лужайка, прочие продукты деятельности — это ваш тяжелый труд. Мы не хотели бы, чтобы наша работа была уничтожена, именно поэтому мы не хотим, чтобы ваша работа была уничтожена.Если вы имеете какие-либо вопросы или хотели бы еще немного информации о наших технологиях бестраншейных, вы всегда можете позвонить нам для получения дополнительной информации. Мы были бы рады рассказать вам о наших типах оборудования, и мы с радостью предоставим вам расценки на оборудование для осуществления работы, которая вам нужна. А также мы надеемся, что вы выберете нас здесь и сейчасЛицензированные инженеры и специалисты, бестраншейное разрушение старой трубы.

Категории и товары

Каталог:

Гидравлические кабельные лебедки:

Натяжные гидравлические лебедки

Подставки, домкраты, прицепы

Протяжка кабеля по маршруту
